四象限无功补偿控制器使用与参数设置指南
四象限无功补偿控制器是一种用于实时调节和优化电力系统无功功率的核心设备，通过规范安装与合理设置，有助于维持电网稳定、减少无功损耗并提升电能使用效率。该设备特别适用于需要动态适应电压和负载变化的工业环境，如变电站、电力传输节点及自动化生产线。
一、四象限无功补偿控制器的基本原理
「四象限无功补偿控制器」的工作原理基于对无功功率的双向调节。其“四象限”分别代表不同的运行状态：第一象限为吸收无功功率（电力系统提供无功，负载功率为正）；第二象限为吸收无功功率（电力系统提供无功，负载功率为负）；第三象限为输出无功功率（电力系统吸收无功，负载功率为正）；第四象限为输出无功功率（电力系统吸收无功，负载功率为负）。通过识别系统需求，控制器可实时调整无功功率的输送与吸收。
二、设备安装与接线规范
控制器的正确安装是保障系统稳定运行的基础。

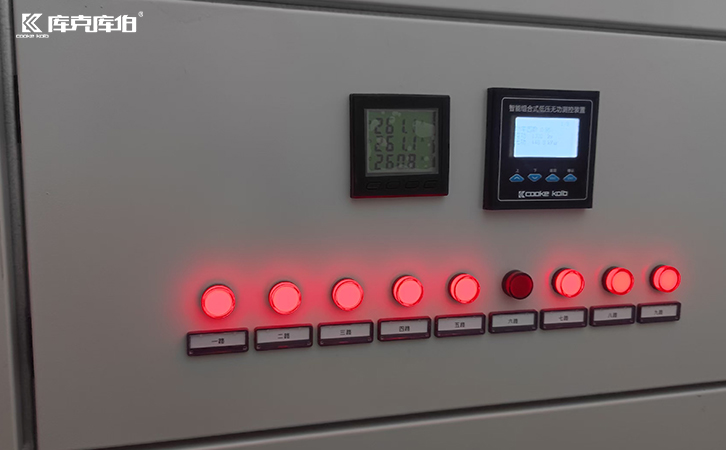

安装位置：设备通常安装在电力系统的无功补偿装置中，与电容器、电抗器、滤波器或同步电机等元件配合工作。
电源连接：需确保输入电源符合设备规格要求，通常采用三相电源输入，并需做好接地保护。
信号输入：控制器需接收电压、电流及功率等实时信号，这些信号可通过互感器、变送器获取，或直接采集自电力设备。
三、操作界面与参数设置
现代控制器通常配备直观的人机交互界面，便于操作人员进行配置。

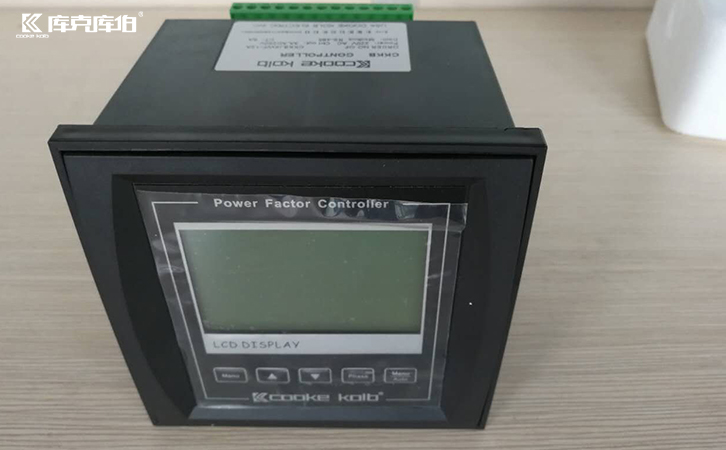

显示界面：设备多配备LCD显示屏或触摸屏，用于实时展示电压、电流、无功功率及功率因数等关键参数。
参数配置：通过操作面板或触摸界面，用户可根据现场工况设置补偿模式、目标功率因数、工作范围及投切延时等参数，以适配不同的负载特性。
四、实时监控与异常报警机制
在运行过程中，控制器具备完善的数据监测与保护功能。
实时监控：系统持续监测电网的电压、电流、功率因数及无功功率等数据，并在界面上动态更新。
报警功能：当检测到电压越限、功率因数偏离设定目标或设备异常时，控制器会触发报警机制，通过界面提示或信号输出，提醒运维人员及时排查。
五、电能质量综合治理
在实际工业场景中，单纯的无功补偿可能无法解决所有电能质量问题。针对谐波干扰、三相不平衡及电压波动等复杂工况，控制器通常需要与更广泛的治理设备协同工作。库克库伯电气面向工业制造、新能源、冶金及化工等用电场景，提供电能质量综合治理相关产品与技术服务。
