四象限无功补偿控制器的采样准确性是影响无功功率补偿效果与配电系统稳定性的重要因素，在实际应用中需重点关注采样点位置、互感器精度、信号抗干扰、数据同步性以及四象限特性识别等关键环节。

一、采样点位置与互感器布置

采样点的位置对采样结果的准确性有重要影响。电流互感器（CT）和电压互感器（PT）的布置应尽可能靠近负载侧，以便更真实地反映负载的实际运行情况。同时，采样点应尽量避开可能产生强电磁干扰的区域，从而降低外部因素对测量精度的负面影响。

互感器的精度等级直接关系到采样数据的质量。在配置四象限无功补偿控制器时，通常建议选用精度等级不低于0.5级的电流互感器和电压互感器。高精度的采样元件有助于为控制器提供更可靠的底层数据，进而提升整体补偿策略的准确性。

在复杂的工业用电环境中，电磁干扰可能会影响采样信号的传输质量。为了提升信号的抗干扰能力，建议采用屏蔽电缆进行信号传输，并规划合理的布线走向，将弱电信号线与强电动力线分开敷设，以减少空间耦合带来的干扰。

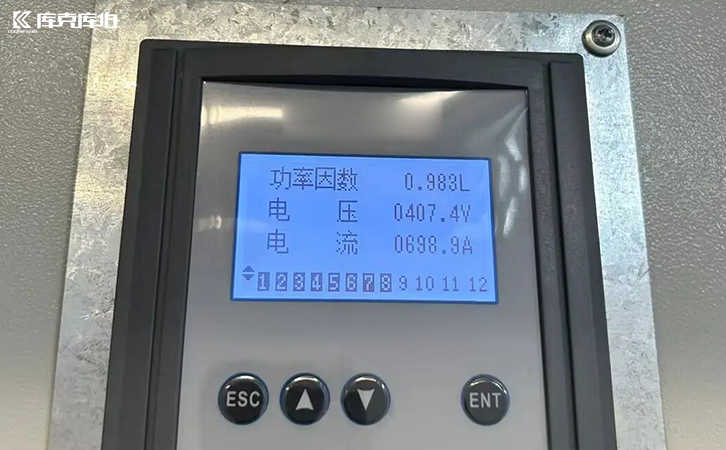

四象限无功补偿控制器

电压和电流采样信号之间的时间同步性是计算功率因数和功率方向的基础。如果采样存在时间差或不同步，可能会导致功率因数测量出现偏差，进而影响补偿指令的下发。因此，需要关注控制器内部采样时钟的同步机制，尽量维持电压与电流信号在时间维度上的一致性。

四象限无功补偿控制器需要准确识别功率的流动方向，即区分有功功率和无功功率在四个象限中的具体状态。这要求采样电压和电流信号的相位关系保持高度准确。只有在相位测量准确的前提下，控制器才能正确判断当前的象限状态并输出相应的补偿策略。

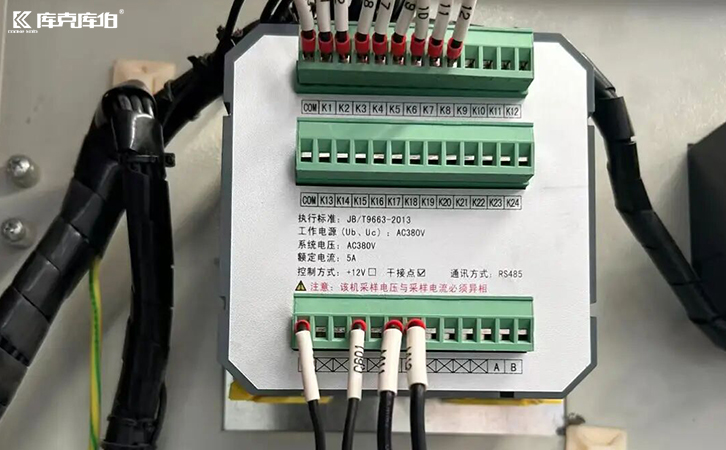

四象限无功补偿控制器

准确的采样是控制策略的基础，而最终的治理效果还需要依赖匹配现场工况的执行设备与综合方案。针对无功不足、功率因数偏低、谐波干扰或三相不平衡等问题，单一的补偿设备可能难以满足所有需求。库克库伯电气面向工业制造、新能源、冶金等多个用电场景，提供电能质量综合治理相关产品与技术服务。
