三相低压滤波电抗器磁饱和如何处理

返回列表来源：发布日期：2024-09-02 16:20:51【大中小】

在谐波污染明显的电力系统中，三相低压滤波电抗器被广泛应用于降低谐波及保护设备。然而，一些用户在使用电抗器一段时间后发现，电抗器遭遇磁饱和现象，导致性能显著下降。这些用户非常不理解电抗器磁饱和是什么意思，应该如何处理？

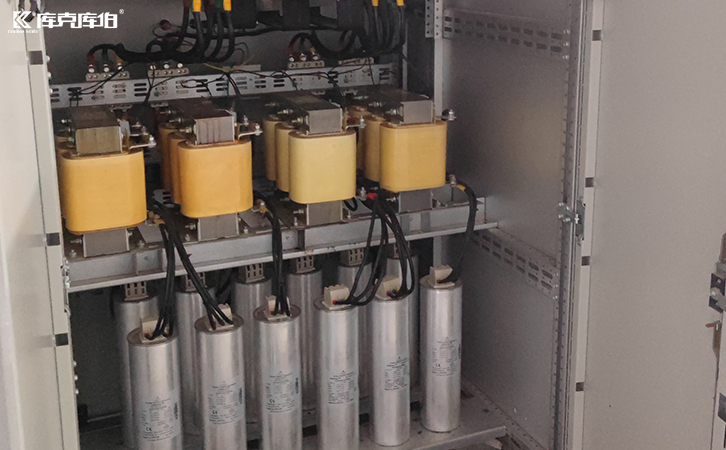

三相低压滤波电抗器

一、磁饱和的概念及成因

1、超负载运行：电抗器在运行期间所承受的电流超过了其设计容量，导致过度发热，引起磁芯饱和。

2、频率变化：电力系统频率的波动可能改变电抗器的工作状态，当频率降低时，电流增大也容易引起磁饱和。

3、设计不当：若电抗器在设计时未充分考虑电流的谐波特性，可能会导致预计外部条件变化下的饱和现象。

二、磁饱和对电力系统及滤波电抗器的影响

1、电抗器失去滤波效果：当电抗器饱和后，其有效电抗降低，原本用以抑制谐波的功能会变得无效，导致电力系统中的谐波水平上升。

2、电抗器设备过热：饱和状态引起的过高电流会导致电抗器甚至周边设备产生额外热量，进而影响电气设备的使用寿命。

3、电力系统不稳定：随着谐波电流的增加，电力系统运行会变得更加不稳定，容易引发逆变器、变压器等设备的故障，甚至引起停电等意外事件。

三、磁饱和的处理方法

1、选择合适的电抗器：在选型时，应根据实际负载特性与系统运行条件，选择合适的电抗器，包括其容值和设计参数，以避免超负载运行。

2、优化电抗器设计：采用不同材料的磁芯（如高镍合金、铁氧体材料等）进行设计，提高电抗器的饱和特性，使其更具抗饱和能力。

3、安置限流装置：在电抗器进线处安装限流装置，防止电流过大从而造成饱和现象。

4、温控系统：可考虑在电抗器上增加温控系统，实时监测其工作状态，防止因温度过高导致饱和的发生。

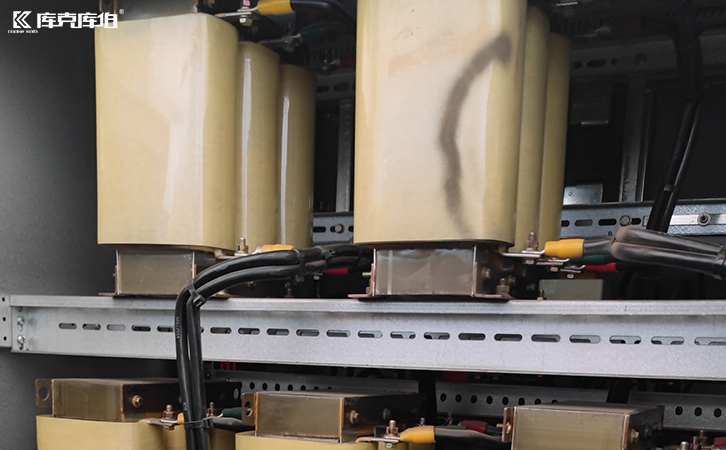

三相低压滤波电抗器

所以，当三相低压滤波电抗器出现磁饱和现象时，对其进行有效处理，关系到设备的安全性与系统的稳定性。在布局与设计、材料选择、智能监控等多个方面的考虑，将为用户的电力系统带来更为牢靠的帮助。
