svg无功补偿装置四种运行模式

返回列表来源：发布日期：2025-04-28 16:17:22【大中小】

在电力系统中，svg无功补偿装置（静止无功发生器）凭借其快速响应、精确补偿等优势，已成为改善电能质量的核心设备。但实际上svg无功补偿装置有着四种不同的运行模式，具体是哪四种呢？

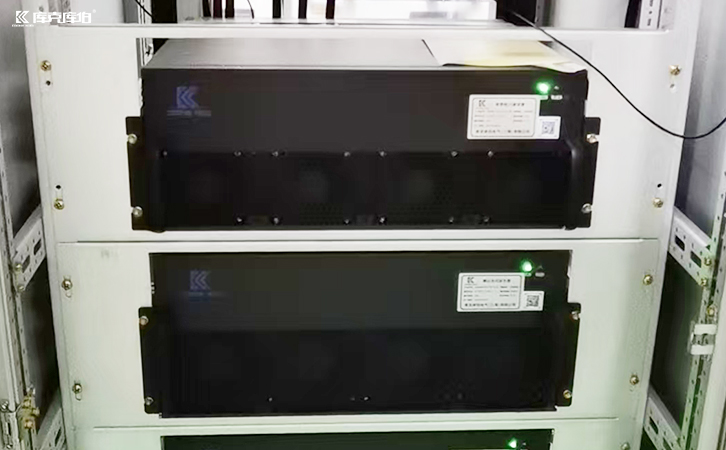

svg无功补偿装置

一、恒无功功率补偿模式

svg无功补偿装置最基本的运行模式是恒无功功率补偿模式。在此模式下，装置按照预设的无功功率值进行恒定输出，适用于负荷变化平稳的工业场合。svg无功补偿装置通过实时检测系统无功需求，快速调节igbt的导通角，精确输出目标无功功率。

二、恒电压控制模式

在电网电压波动较大的区域，svg无功补偿装置可采用恒电压控制模式。该模式通过监测接入点电压，动态调节无功输出以维持电压稳定。当系统电压低于设定值时，svg无功补偿装置输出容性无功提升电压；反之则输出感性无功降低电压。

三、功率因数校正模式

svg无功补偿装置的功率因数校正模式广泛应用于工商业配电系统。该模式通过实时计算系统功率因数，自动调节无功输出使功率因数维持在设定值（通常为0.95-1.0之间）。与固定电容器组相比，svg无功补偿装置能实现连续平滑调节，彻底解决了传统补偿方式存在的过补或欠补问题。

四、谐波补偿与无功补偿混合模式

先进svg无功补偿装置还具备谐波补偿与无功补偿混合运行模式。在此模式下，装置不仅能提供无功功率补偿，还可同时滤除特定次数的谐波电流。通过采用多重化pwm控制技术和先进滤波算法，现代svg无功补偿装置可实现30%以下的谐波畸变率（thd）和95%以上的无功补偿效率。

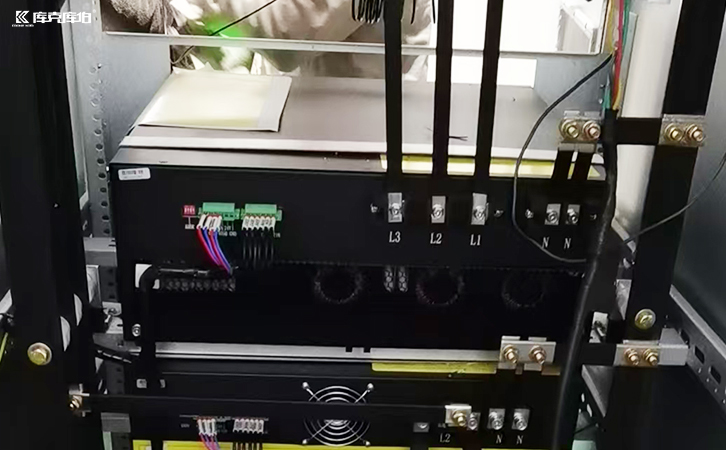

svg无功补偿装置

svg无功补偿装置四种运行模式各具特点，能够满足不同电力场景下的无功补偿需求。从基本的恒无功补偿到高级的谐波综合治理，svg无功补偿装置展现了强大的适应能力和技术优势。
