SVG无功补偿器中IGBT与补偿板的核心作用解析

返回列表来源：发布日期：2025-11-26 16:02:13【大中小】

SVG无功补偿器中，IGBT（绝缘栅双极型晶体管）与补偿板是决定设备性能、稳定性和响应速度的核心组件。正是依靠IGBT的毫秒级开关能力和补偿板的优化设计，设备才能实现连续无级调节，有效处理动态无功功率，从而提升电网功率因数并降低力调电费罚款风险。

一、IGBT在无功补偿系统中的关键作用

IGBT作为核心功率器件，直接决定了系统的动态调节能力与运行效率。

1.毫秒级快速响应

面对冲击负载或变频负载产生的快速无功波动，传统电容柜存在明显的响应延时。IGBT具备极快的开关速度，能够在毫秒甚至微秒级别内完成操作。这使得系统能够及时匹配电网变化，维持电压与功率因数的稳定。

2.高效能量转换与高负荷承载

IGBT具有低开关损耗特性，能够高效进行能量转换，避免了传统机械开关的能量浪费。同时，其高耐压和大电流承受能力，使其能够适应现代电力系统的高负荷运行及复杂的负载波动环境。

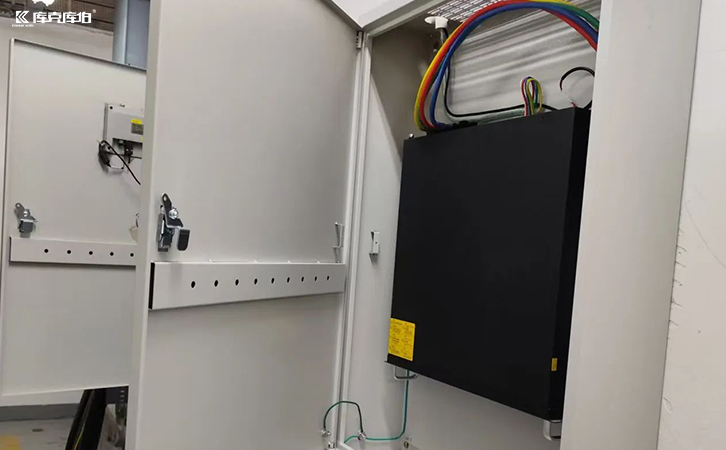

svg无功补偿器

3.补偿板对系统稳定性的保障

补偿板的设计与配置是确保设备长期可靠运行的基础环节。

4.优化电能质量与动态响应

通过合理的电容配置与滤波设计，补偿板能够有效减少谐波干扰，优化电压波形。在负载发生波动时，兼顾动态响应能力的设计可确保系统迅速调节，避免电压过低或过高，保护后端设备免受损害。

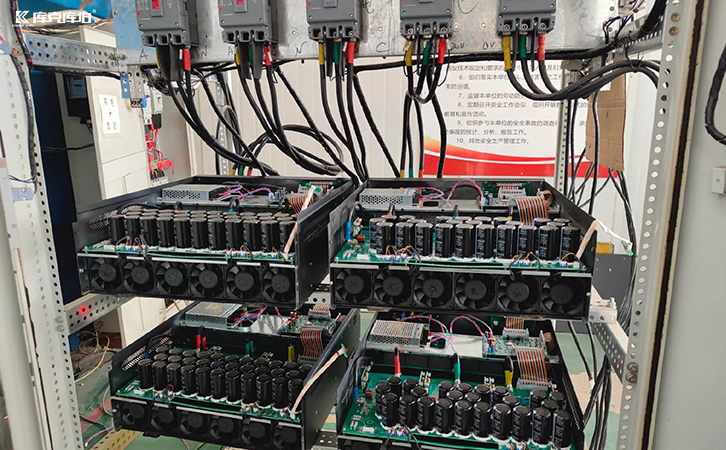

静态无功补偿设备

5.散热管理与长期运行可靠性

电力元件在高频工作时会产生热量。补偿板内部合理的散热结构设计，能够有效控制元件温升，避免因过热导致的设备老化或故障，从而延长整体设备的使用寿命。

核心组件的协同与系统价值

在实际运行中，IGBT与补偿板紧密协作。当电网出现无功功率波动时，IGBT负责快速调节电流，补偿板则通过优化电容和滤波设计保障补偿精度。两者的配合使得「svg静止无功补偿器」能够在瞬时响应电力系统变化，提供精准的动态无功补偿。这种高效的协同工作不仅避免了传统补偿方式可能带来的系统谐振风险，还能将功率因数稳定在考核标准内，帮助企业改善电能质量并降低长期运营成本。
