什么工况下需要应用高压并联电抗器

返回列表来源：发布日期：2024-10-16 16:18:58【大中小】

高压并联电抗器主要基于电感和电容的相互作用。当电流流过电抗器时，电抗器会产生一个与电流相位相反的感应电动势，降低系统的无功功率需求。这种特性使得高压并联电抗器在电力系统中发挥着至关重要的作用。那么，其在什么工况下才需要应用呢？

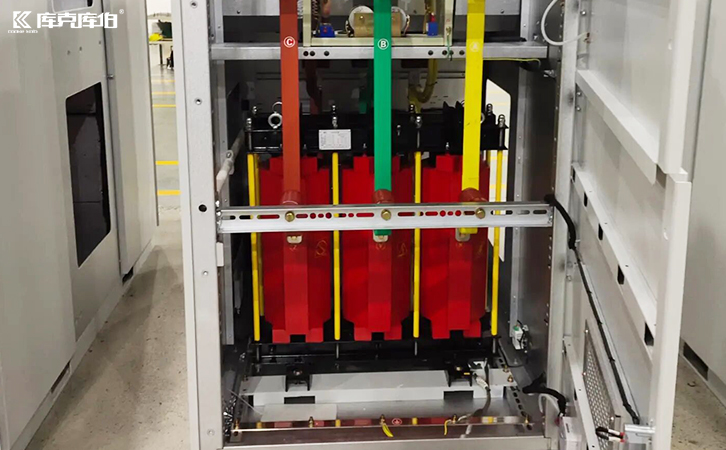

高压并联电抗器

一、长距离输电线路中的电压调节

工况描述：长距离输电线路（特别是轻载或空载时）会出现“电容效应”，导致线路末端电压升高（电压升高效应）。

电抗器作用：并联电抗器用于吸收线路中的多余无功功率，防止电压过高，保证系统的电压稳定。

应用场景：超高压（uhv）和特高压（ehv）输电线路，500kv及以上的线路。

二、抑制并网电容器组的涌流

工况描述：电容器组投入时会产生较大的涌流冲击，可能导致电力设备损坏或系统不稳定。

电抗器作用：并联电抗器能够在电容器组回路中限制涌流，并抑制合闸过程中的过电压。

应用场景：高压电容器组的并网运行。

三、减少电网中的无功功率倒送

工况描述：轻载或空载时，输电线路或变电站可能向电网倒送无功功率，导致系统不稳定。

电抗器作用：吸收过剩的无功功率，避免倒送无功对系统运行的干扰。

应用场景：风电场或光伏电站等发电系统并网时。

四、抑制电网谐波

工况描述：非线性负载（如电弧炉、变频器）会引入谐波电流，对系统造成干扰。

电抗器作用：并联电抗器能够吸收一定频率的谐波，减少谐波对电网的影响。

应用场景：谐波污染较严重的工业场景，如钢厂和化工厂。

五、高压并联电抗器选型与注意事项

额定电压与无功容量匹配：电抗器的参数需与系统电压和负载特点匹配。

过热保护与绝缘要求：电抗器在高压工况下会产生热量，需要良好的散热设计和高等级绝缘。

与电容器组配合：在电容器组的应用中，需合理选择电抗器的感抗，以避免谐波放大。

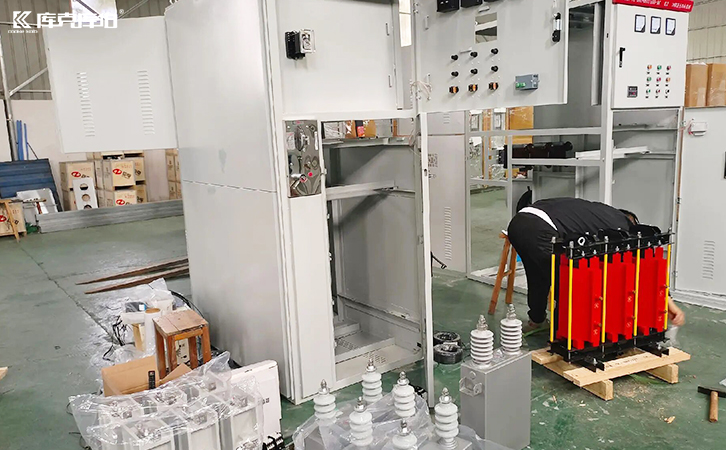

高压并联电抗器

高压并联电抗器的主要目的是控制系统的无功功率和电压稳定。在长距离输电、变电站运行、电容器组并网、风电及光伏场景中，合理应用电抗器能够防止电压波动、谐波干扰和过电压等问题，提高电力系统的安全性与稳定性。
