石化工业主要谐波来源解析与电能质量治理建议

返回列表来源：发布日期：2019-02-17 13:04:23【大中小】

石化工业的谐波主要来源于变频调速装置、不间断电源、直流电源成套设备及软起动器等非线性负载，这些谐波不仅会降低电能质量，还可能对易燃易爆生产环境中的设备稳定运行构成潜在风险。

一、石化工业典型谐波源设备解析

石化生产流程中，大量电力电子设备的应用在提升控制精度的同时，也引入了复杂的谐波干扰。以下是四类主要谐波源及其特性：

1.机泵变频调速装置

机泵是石化装置中的核心动力设备，广泛采用变频调速技术以实现节能与工艺控制。其整流环节多采用三相桥式可控整流电路，在运行过程中会向电源系统注入以5次为主的特征谐波，对局部电网造成周期性干扰。

2.不间断电源（UPS）

为保障关键控制系统的供电连续性，石化厂区通常配置大容量UPS。当UPS采用三相整流架构时，其整流装置产生的谐波可能占系统总谐波含量的30%左右。在多台UPS并联或集中部署的场景下，谐波叠加效应会进一步放大，对厂级电网的电能质量产生较明显影响。

3.直流电源成套设备

石化工业的直流系统多依赖晶闸管整流技术将交流电转换为直流电。由于交流电网基波电压施加于非线性整流负载，基波电流波形会发生畸变，从而衍生出多频次谐波。这类设备在正常运行时会产生持续的谐波电流，需纳入配电系统的整体监测范围。

4.电动机软起动设备

大功率电机的软起动通常采用晶闸管交流调压方案。晶闸管作为典型的非线性电力电子器件，在导通与关断切换过程中会产生丰富的谐波分量。若未采取有效的滤波或补偿措施，这些谐波可能干扰同母线下的精密仪表与保护装置。

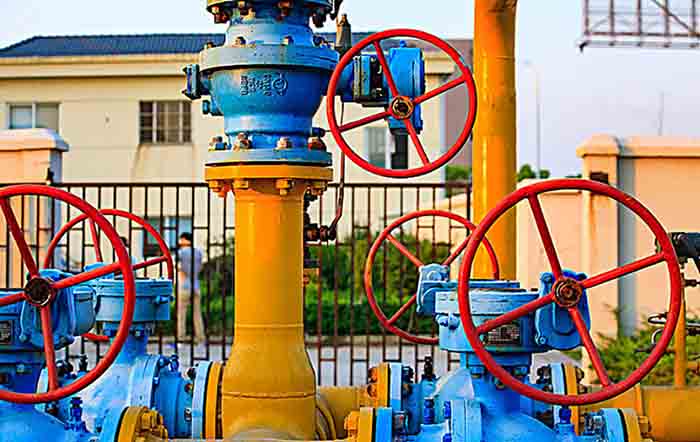

化工管道阀门

二、谐波对石化配电系统与生产安全的影响

石化工业对供电连续性与设备稳定性要求极高。谐波电流在电网中流动时，不仅会导致电压波形畸变，还可能引发变压器额外发热、电缆绝缘加速老化、无功补偿柜频繁投切或异常报警等问题。在部分工况下，谐波叠加还可能造成零线电流偏高、三相不平衡加剧，进而影响继电保护装置的准确判断。考虑到石化生产介质具有易燃易爆特性，电气系统的任何异常波动都可能增加安全隐患，因此谐波治理不仅是电能质量优化的技术问题，更是保障生产安全的重要环节。

三、电能质量综合治理与方案配置建议

针对石化厂区复杂的负载特性，谐波治理通常需要结合现场实测数据与配电结构进行定制化设计。单一治理设备往往难以覆盖所有工况，实际工程中多采用组合策略：当系统以谐波干扰为主时，可重点评估有源电力滤波器（APF）的应用；若同时存在无功不足或功率因数波动，可引入静止无功发生器（SVG）或电容电抗支路；对于谐波、无功与三相不平衡交织的复杂场景，通常建议采用APF与SVG协同的混合治理方案。

在方案落地前，需通过专业仪器采集负载电流波形、总谐波畸变率（THD）及各次谐波分量，明确治理目标与设备容量。治理效果通常受现场负载变化规律、设备选型匹配度及运行维护水平等因素影响，需结合具体工况进行动态评估。通过科学规划与合理配置，企业可在保障配电系统安全稳定的同时，优化用电效率，降低长期运维成本。
