如何避免非线性负载产生谐波电流失真

返回列表来源：发布日期：2025-09-30 15:06:33【大中小】

随着工业化进程的不断推进，各类电子设备和电力设备的普及，尤其是那些含有变频器、电力电子设备等非线性负载的设备，带来了电力系统中的谐波电流失真。那么，如何避免非线性负载产生的谐波失真呢？

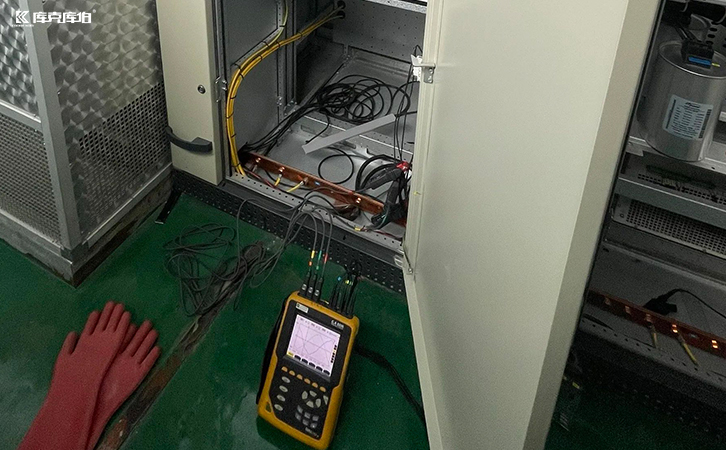

非线性负载

1.谐波电流失真带来的问题

1.1设备损坏与过热

谐波电流增加了设备的电流负担，导致电气元件（如变压器、电动机、电容器等）过热。变压器在承受谐波时，铁芯会产生额外的涡流损耗，而电动机的转子与定子的电流波形发生失真，也可能造成机械损耗和热损耗，缩短设备的使用寿命。

1.2电能质量恶化

谐波电流会导致电力系统的电压波形发生畸变，从而影响整个系统的电能质量。设备在受谐波电流干扰时，可能会出现操作不稳定、工作效率降低的现象。

1.3保护设备失灵

一些电力保护设备（如断路器、继电器等）对电流波形非常敏感。当谐波电流过大时，可能导致保护设备误动作或失灵，影响整个电力系统的安全性。

2.如何避免非线性负载产生谐波电流失真

2.1使用有源滤波器（apf）

有源滤波器是一种能够实时检测和消除谐波的设备。当谐波电流被检测到时，有源滤波器会注入反向的谐波电流，抵消原有的谐波分量。apf的优点在于能够高效、动态地跟踪和抑制谐波，尤其适用于动态负载和变化较大的负载场合。

2.2安装无源滤波器（lc滤波器）

无源滤波器是一种广泛应用于工业和商业系统中的谐波抑制设备。通过使用电感和电容等元件，滤波器能够将特定频率的谐波滤除。无源滤波器通常用于抑制某一特定谐波频段的干扰，效果稳定且成本较低。常见的配置包括低通滤波器、带通滤波器等。

2.3采用适当的电源设计

为了减少谐波电流的产生，可以通过优化电源的设计，选择合适的电力电子设备。例如，选用具有较高功率因数的电源，避免过度使用低功率因数的设备。此外，变频器和电力电子设备的设计应该考虑谐波抑制，选择谐波抑制效果较好的整流和逆变电路，避免产生高次谐波。

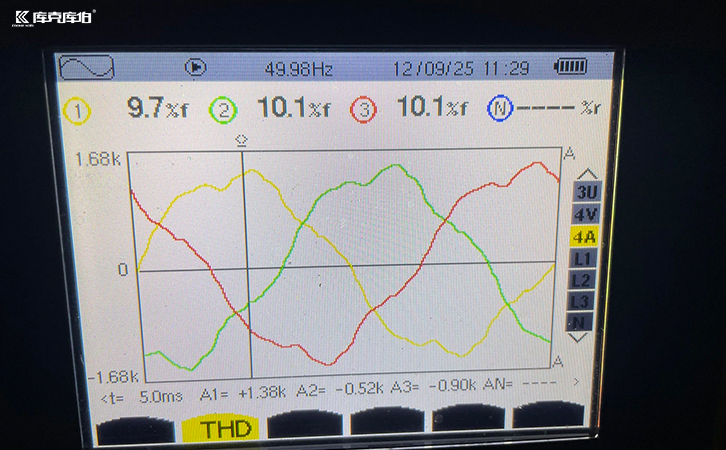

谐波电流失真

非线性负载产生的谐波电流失真是电力系统中不可忽视的问题。谐波不仅影响电能质量，导致设备损坏和能效降低，还可能引发保护设备失效，影响系统的安全性。
