线路尾端用电负荷较大时，电容无功补偿装置应安装在什么位置？
当线路尾端用电负荷较大导致系统功率因数偏低时，通常建议将「电容无功补偿」装置安装在靠近负载端的配电房或变电站内，以尽量缩短无功电流的传输距离，从而有效降低线路损耗并改善末端电压质量。
一、为什么推荐安装在变电站或配电房
在配电系统中，补偿装置的安装位置直接影响其运行效果。虽然理论上可以安装在变电所、电缆接头箱等多个节点，但针对尾端用电较大的情况，优先推荐在变电站或配电房内进行集中或就地补偿，主要基于以下考量：
- 降低线路阻抗影响：将补偿设备靠近大容量负载端，有助于减少长距离电缆传输带来的无功损耗，提升功率因数调整的实际效果。
- 适应负载特性：变电站和配电房内的电源负载相对集中且变化规律更易监测，便于根据实际工况精准控制补偿容量。
- 优化运行环境：配电房和变电站通常具备较好的通风、防潮和防尘条件，有助于降低环境湿度和腐蚀对电气设备的影响，同时方便日常巡检与维护。
二、补偿装置的类型与容量选择

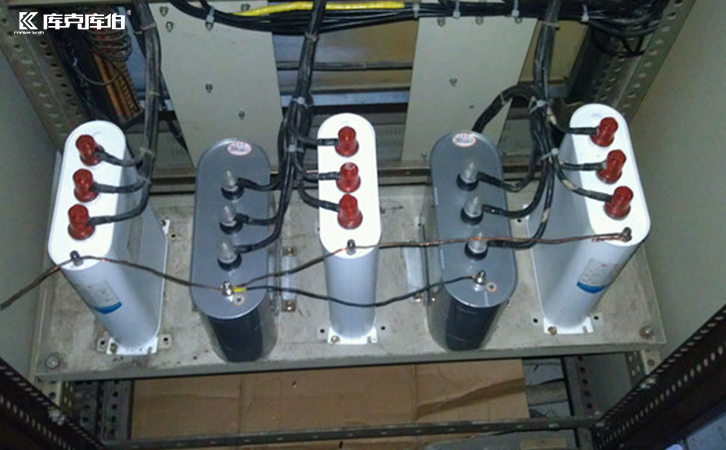

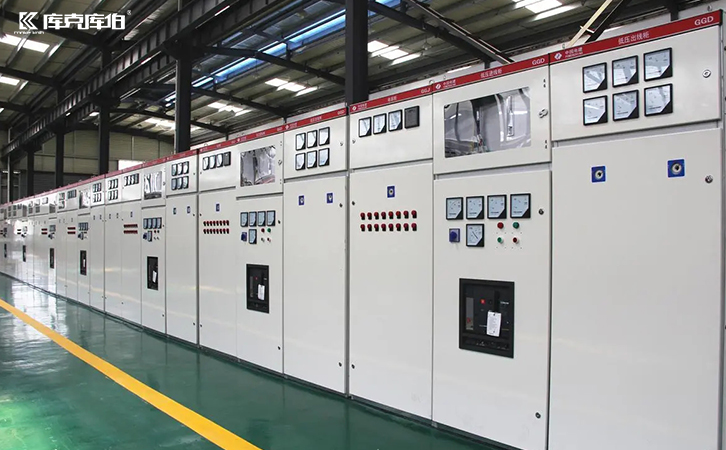

在确定安装位置后，需根据现场实际需要的补偿容量和工况选择合适的设备。常规情况下，小容量补偿需求可采用单元电容器，而大容量需求则多采用组合电容器或成套无功补偿柜。
针对工业制造、冶金、化工等复杂用电场景，库克库伯电气提供多种电能质量治理产品。例如，低压干式电容器采用全干式结构，有助于降低漏油风险；对于存在较高谐波或环境较为苛刻的现场，可选用具备一定抗谐波能力的防爆型电容器，以降低异常工况下的运行风险。具体选型需结合现场系统电压、功率因数变化及负载波动情况进行评估。
三、安装与运行的安全注意事项
无功补偿装置在运行中涉及较高的电压和电流，安装与运维必须严格遵守电工作业安全规定。
在设备投运前，应做好现场电能质量检测与功率因数调查，并加装相应的过流、过压及谐波保护措施。在日常运行中，需定期检查设备的散热条件、连接端子温度及柜体防护状态。对于新建厂区或老旧配电系统改造项目，建议由专业技术人员进行现场勘测、参数配置与安装指导，以保障设备长期稳定运行。
综上所述，线路尾端用电较大时的无功补偿位置选择，需综合考量线路阻抗、负载特性及现场环境。通过合理的选址、科学的设备选型以及规范的安全管理，能够有效改善配电系统的电能质量。
