电力网高次谐波超过允许值的原因、影响与治理方案

返回列表来源：发布日期：2025-11-28 15:25:51【大中小】

当电力网中的高次谐波超过允许值时，最直接有效的处理方式是安装「有源滤波器」（APF）或配置滤波电抗器进行专项治理，同时需排查非线性负载源头，以防止设备过热损坏、电能损耗增加以及面临供电部门的合规罚款风险。

一、什么是高次谐波及其产生原因

高次谐波是指在电力系统中，电流或电压信号的频率为基频整数倍（如2次、3次谐波等）的电磁波形。随着工业化进程推进，现代工业企业中广泛应用了变频器、电弧炉等非线性负载。这些设备在运行过程中会改变电流波形，从而向电网注入大量高次谐波，成为常见的电能质量问题。

谐波无法通过肉眼直接观测，但长期超标会对电力系统造成显著危害：

高次谐波会引起变压器、电动机及电力电子设备的异常过热，加速电机老化。长期作用下，谐波可能击穿设备绝缘层，干扰电路板正常工作，导致设备频繁损坏甚至引发系统故障。

谐波分量会改变电流波形，降低电力设备的运行效率。在长距离传输过程中，谐波不仅增加了线路与变压器的传输损耗，还会降低整体能源利用效率。

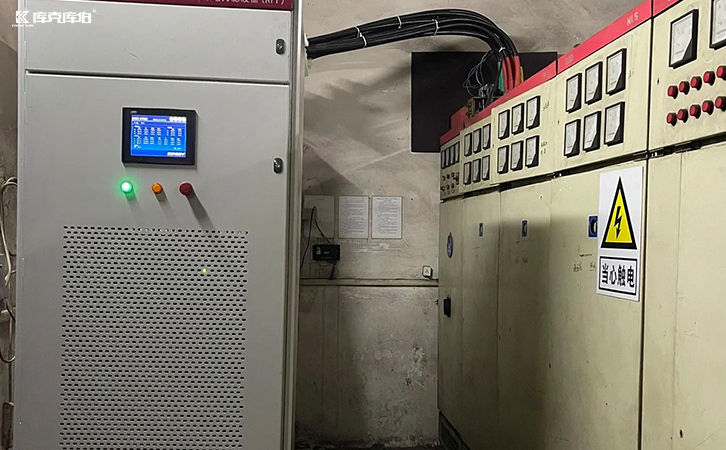

高次谐波治理

高次谐波会对敏感设备产生电磁干扰，导致自动化控制系统运行不稳定，甚至造成通讯设备故障，影响工业生产的连续性。

若电网谐波超标超出国家规范要求，不仅存在电容鼓包漏液、系统谐振等安全隐患，供电部门还可依规对企业进行处罚。

针对高次谐波问题，需根据现场负载工况和谐波特性选择合适的治理设备：

有源滤波器是一种专门用于谐波治理的电力电子设备。它能够实时检测电网中频次复杂、动态变化的谐波成分，并通过注入相位相反的电流来抵消这些杂波。APF具有较高的响应速度和较强的谐波抑制能力，适用于高次谐波严重且变化频繁的电力系统。

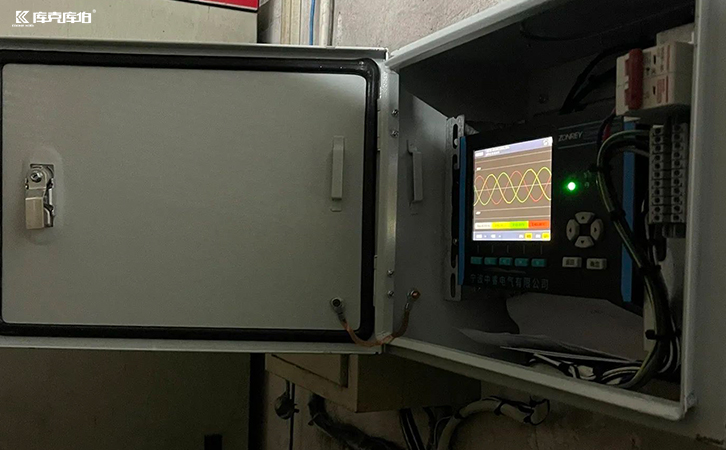

apf有源滤波器

无源滤波电抗器通常与电容器等元件配合使用，形成LC谐波滤波网络。它主要用于滤除特定固定频次的谐波，通常与电力设备并联安装，可有效降低常规高次谐波的影响。

在实际工业场景中，若厂区不仅存在谐波超标，还伴随功率因数波动或不达标的问题，单一的滤波设备可能无法满足需求。此时建议将APF与SVG（静止无功发生器）搭配安装。SVG可提供毫秒级响应的动态无功补偿，两者结合能够同时解决谐波污染与无功波动问题，保障电网电能质量。

高次谐波治理是保障电力系统稳定运行的关键环节。当检测到电网谐波超过允许值时，企业应及时引入专业的电能质量治理方案，通过合理配置滤波与补偿设备，消除安全隐患并提升整体用电效率。
