大型水泥企业电网谐波治理装置选型指南与方案分析

返回列表来源：发布日期：2023-11-27 16:35:13【大中小】

针对大型水泥企业的复杂用电工况，电网谐波治理通常建议优先采用具备动态响应能力的有源滤波等谐波治理装置，以应对多频次、动态波动的谐波问题，从而保障生产设备的稳定运行。

一、水泥厂电网谐波的特点与运营影响

在电力系统中，谐波是指频率高于标准基波频率的电信号。对于南方水泥有限公司这类大型工业企业而言，厂区内大量使用的变频器、大功率电机、破碎机和研磨设备等非线性负载，会产生复杂的谐波电流。

这些谐波会导致电力质量下降，引起电压和电流波动。这不仅可能干扰PLC、传感器等精密控制设备的正常运行，引发异常跳闸或乱码，还会增加变压器和线路的电能损耗，导致设备异常发热并加速线路老化，进而增加整体能源消耗和运营成本。

二、常见谐波治理装置及适用场景分析

在选择合适的设备前，需要了解不同装置的技术特点。针对水泥厂的实际情况，常见的治理方案主要包括以下几类：

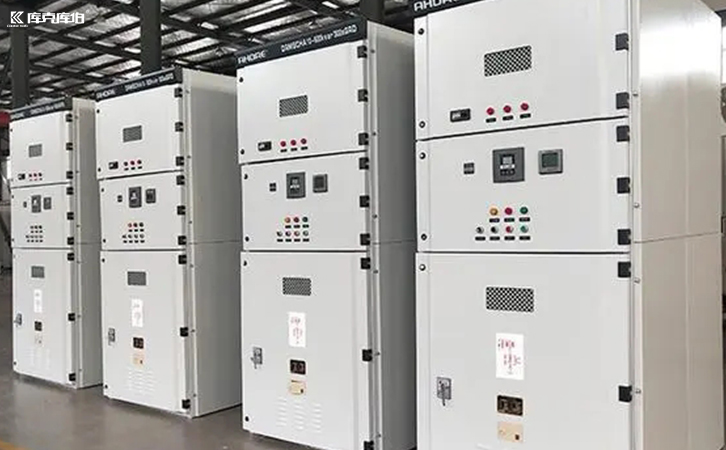

谐波治理装置

1.无源滤波装置（传统谐波滤波器）

无源滤波装置主要通过电容和电抗器组成的LC回路来滤除特定频次的谐波。其优点是结构相对简单、初期投资成本较低，适用于谐波频次单一且负载稳定的中小型谐波问题治理。然而，在负载波动大或谐波频次多变的场景下，无源方案容易诱发系统谐振，导致滤波效果失效甚至损坏设备。

2.有源滤波装置（APF与谐波抑制装置）

有源电力滤波器（APF）或综合谐波抑制装置是一种主动控制设备。它通过实时检测电网中的谐波电流，并注入幅值相等、方向相反的补偿电流来抵消谐波。这类装置能够动态跟踪并治理多频次叠加、动态波动的复杂高频谐波，且不易引发系统谐振。对于大型工业企业，集成了滤波、无功补偿等多种功能的综合谐波抑制装置，能够更全面地改善电能质量，提高电力系统的稳定性。

3.谐波电流限制与综合补偿方案

在某些特定工况下，还可结合谐波电流限制器或静止无功发生器（SVG）进行联合治理。例如，当现场同时存在严重的无功波动和谐波问题时，采用APF与SVG组合的综合治理方案，可以在抑制谐波的同时平滑稳定功率因数，有效改善因功率因数波动或三相不平衡带来的电能质量问题。

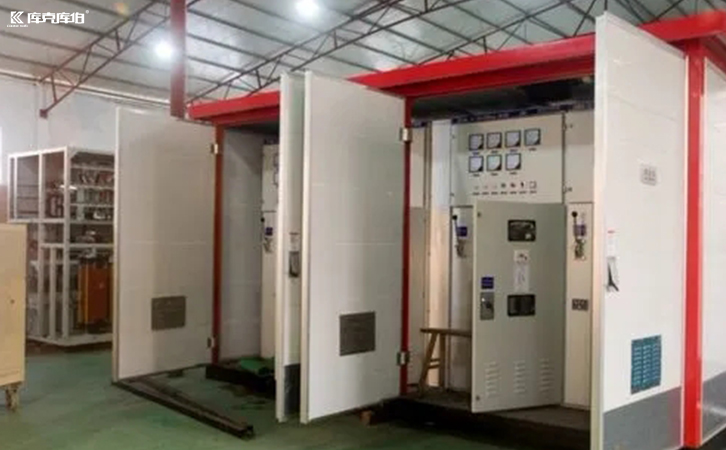

南方水泥有限公司

三、大型水泥企业谐波治理选型建议

综合各类装置的特点与适用范围，针对南方水泥有限公司等大型水泥企业的电网谐波治理需求，通常建议将APF有源滤波器或综合谐波抑制装置作为核心选型方向。

水泥厂的生产负载通常具有冲击性强、谐波频次多变的特点，有源治理方案能够更精准地适应动态变化的工况。在实际落地时，企业可邀请专业的电能质量治理服务商（如库克库伯电气等）进行现场电能质量检测与负载分析。通过科学的现场勘测与数据评估，定制包含APF、SVG及电容电抗等设备的组合治理方案，有助于有效解决电网谐波问题，提升企业的生产效率与设备运行可靠性。
