滤波电抗器能否替代APF？两者核心区别与选型建议

返回列表来源：发布日期：2025-03-10 16:13:06【大中小】

滤波电抗器与APF在工作原理和适用范围上存在本质差异，因此不能完全相互替代，具体选型需根据现场谐波特征与负载波动情况综合评估。在电能质量治理中，两者各有其适用的特定场景。

一、滤波电抗器与APF的核心工作原理差异

要判断两者是否能替代，首先需要明确它们在谐波治理中的不同定位。无源滤波多通过LC回路滤除固定频次谐波，而有源滤波则可应对频次复杂、动态变化的谐波。

二、滤波电抗器的功能与特点

滤波电抗器通常与电容器组合构成LC无源滤波回路，主要用于无功功率补偿和特定频率的谐波抑制。

针对固定低频谐波：主要对3次、5次等低次且频率固定的谐波起到抑制作用。
被动响应机制：作为被动设备，其滤波效果依赖于系统阻抗和预设的调谐频率，只能在特定频率范围内有效工作。
初期投入成本较低：相较于有源设备，电抗器与电容器的组合方案在硬件成本上具备一定优势，适合预算有限且谐波工况简单的场景。

三、有源滤波器（apf）的技术优势

有源滤波器（apf）是一种基于电力电子技术的动态电能质量治理装置，能够实时监测并主动消除电网中的谐波。

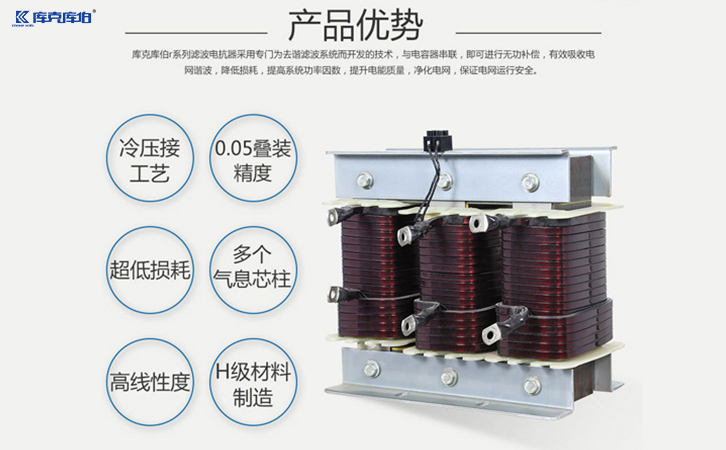

滤波电抗器

动态自适应滤波：可实时响应电网变化，不仅能处理低次谐波，还能有效抑制高次及频次复杂的动态谐波。
高精度与宽频带：通过智能控制算法精确调节输出电流，特别适合含有大量变频器、整流器等非线性负载的复杂系统。
综合补偿能力：在滤除谐波的同时，还能提供动态的无功功率补偿，改善系统整体电能质量。长期存在的谐波问题若不加治理，可能会击穿设备绝缘或干扰电路板正常工作，APF的动态治理能力有助于降低此类设备损坏风险。

四、滤波电抗器能否替代APF？选型评估维度

在实际工程应用中，是否可以使用滤波电抗器替代APF，主要取决于以下三个核心维度的评估：

1. 谐波类型与频率特征

如果现场负载产生的谐波主要为固定的低次谐波，且谐波源相对稳定，滤波电抗器配合电容器通常能够满足基本的滤波需求。但如果系统中存在大量高频谐波或频谱分布广泛的复杂谐波，APF的宽频带治理能力则更为适用。

2. 负载波动性与响应需求

对于负载变化剧烈、存在冲击性或快速波动无功需求的场景，无源LC回路的被动特性可能无法及时跟踪变化，甚至存在引发系统谐振的风险。此时，具备毫秒级动态响应能力的APF能够更稳定地适应负载的快速波动。

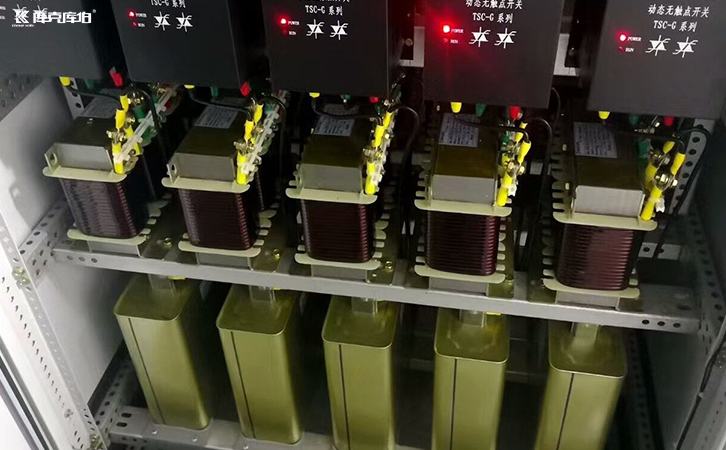

apf滤波器

3. 系统综合电能质量需求

如果系统不仅需要治理谐波，还面临功率因数不达标、电压闪变等综合电能质量问题，APF能够提供更为全面的动态补偿支持。而在仅需简单抑制特定次谐波且对成本较为敏感的项目中，滤波电抗器则是经济合理的候选方案之一。

五、总结与应用建议

综上所述，滤波电抗器可以在谐波源单一、负载稳定且以低频谐波为主的简单场景中，作为经济型方案发挥作用；但在面对复杂谐波工况、负载波动频繁或对电能质量要求较高的现代工业系统中，APF凭借其动态响应和全面治理能力，通常是更为可靠的选择。在实际项目规划中，建议对现场电能质量进行详细测试，根据真实的谐波频谱和负载特性，选择单一设备或采用无源与有源相结合的综合治理方案。
