滤波电抗器与滤波电容在谐波治理中的应用对比与选型建议

返回列表来源：发布日期：2023-08-04 16:01:35【大中小】

滤波电抗器和滤波电容在谐波治理中各有侧重，通常不存在绝对的“谁更适合”，而是需要根据电网的谐波频段、负载特性及无功需求进行单独选型或组合使用，在复杂工况下还需结合其他设备进行综合治理。谐波会对电力系统的正常运行和电能传输质量产生不良影响，因此合理选择治理设备是保障电网稳定的重要环节。

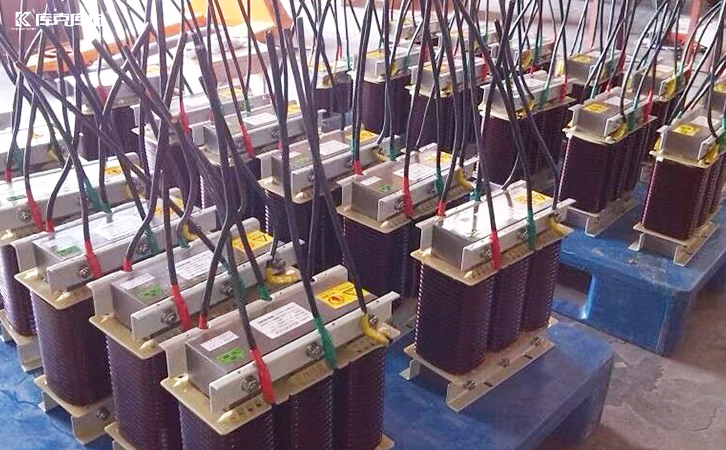

滤波电抗器

一、滤波电抗器与滤波电容的特性对比

在电力系统谐波治理中，这两种设备的工作原理和适用场景存在明显差异。

滤波电抗器主要通过提供特定的电抗值来吸收或滞后谐波电流，从而抑制谐波。其优势在于阻抗较高、频率响应特性较好，能够有效过滤特定频段的谐波，并有助于降低谐波电流峰值，减少线路损耗。该设备广泛应用于电力变电站及工业企业等场景。

然而，其局限性也较为明显。首先，设备体积相对较大，在电容柜或配电系统中安装时占用空间较多。其次，当系统负载波动较大时，参数调整相对复杂，需要定期维护。此外，它对系统中的并联电容器存在一定的消耗作用，可能会在一定程度上影响无功功率的补偿效果。

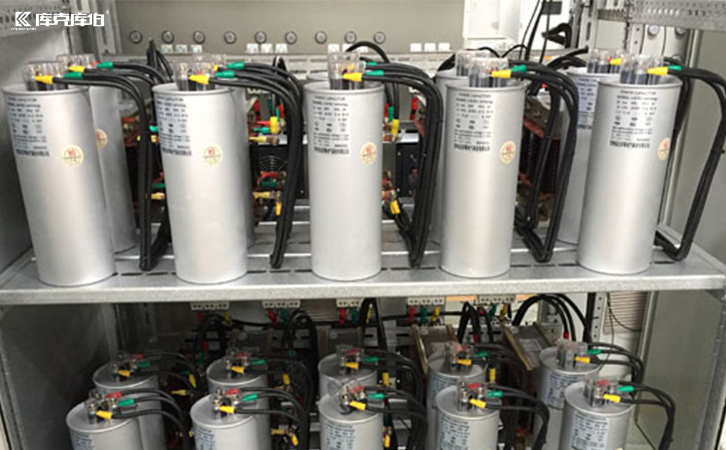

滤波电容主要通过提供容抗来吸收谐波电流，常用于电力系统中的低频谐波治理及无功补偿。其优势在于体积较小、成本相对较低，便于在电容器组中集成安装。

滤波电抗器

但其缺点在于频率选择性较弱，难以有效过滤高次谐波。更重要的是，如果参数匹配不当，滤波电容可能会对系统中的某些谐波电流产生放大作用，甚至成为诱发系统谐振的介质，从而加剧电能质量问题。

在实际应用中，选择滤波电抗器还是滤波电容，取决于具体的谐波频谱分布和治理目标。如果系统主要以低次谐波为主且对空间成本敏感，滤波电容可作为基础配置；如果系统对特定频段谐波抑制要求较高，且空间条件允许，滤波电抗器则是更稳妥的选择。

随着工业负载的复杂化，单一设备往往难以应对多变的电能质量问题。现代谐波治理通常倾向于组合方案，例如将电抗器与电容串联组成无源滤波支路，以兼顾无功补偿与特定次谐波过滤。
