滤波电抗器端子如何防烧毁

返回列表来源：发布日期：2025-03-24 16:14:01【大中小】

滤波电抗器是电力系统中用于抑制谐波和改善电能质量的重要设备，广泛应用于工业、商业和新能源领域。然而，滤波电抗器端子烧毁是常见的故障之一，可能导致设备损坏和系统停机。为了防止滤波电抗器端子烧毁，必须从设计、安装、运行和维护等多个方面采取措施。

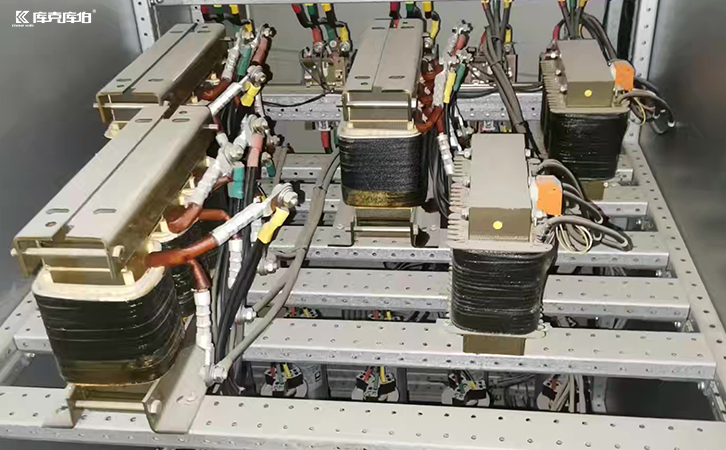

滤波电抗器

一、滤波电抗器端子烧毁的原因

滤波电抗器端子烧毁通常由以下原因引起：

1、接触不良：端子连接不牢固或接触面氧化，导致接触电阻增大，产生过热。

2、过流：电网中的谐波电流过大，导致端子承受过大的电流，产生过热。

3、散热不良：端子周围散热条件差，导致热量积聚，产生过热。

4、材料缺陷：端子材料质量不合格，导致耐热性能不足，产生过热。

二、滤波电抗器端子防烧毁的方法

1、优化端子设计

材料选择：选用高导电率和耐高温的材料，如铜或铜合金，确保端子的导电性能和耐热性能。

结构设计：优化端子的结构设计，增加接触面积，减少接触电阻。

2、确保连接可靠

紧固力矩：按照厂家规定的紧固力矩，确保端子连接牢固，避免因松动导致接触不良。

清洁接触面：在安装前，清洁端子的接触面，去除氧化层和污物，确保良好的电气接触。

3、改善散热条件

通风设计：在滤波电抗器周围设计良好的通风条件，确保空气流通，避免热量积聚。

散热片：在端子上安装散热片，增加散热面积，提高散热效果。

4、过流保护

熔断器：在滤波电抗器的进线端安装熔断器，防止因过流导致端子烧毁。

过流保护装置：配置过流保护装置，实时监测电流，及时切断电路，防止端子过热。

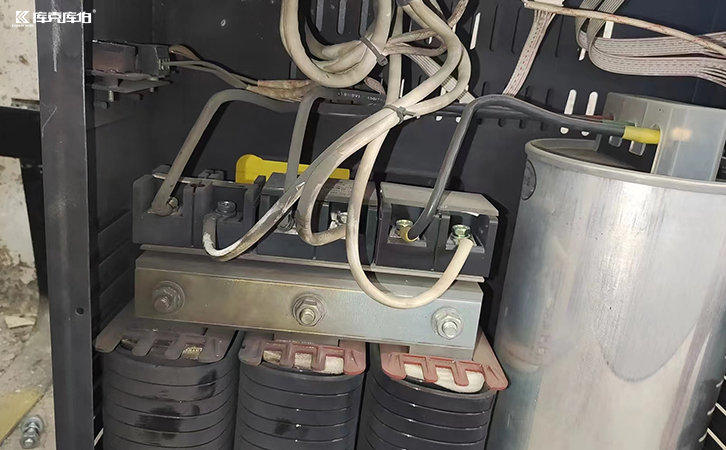

滤波电抗器

滤波电抗器端子烧毁是电力系统中常见的故障之一，可能导致设备损坏和系统停机。通过优化端子设计、确保连接可靠、改善散热条件、配置过流保护和定期维护，可以有效防止滤波电抗器端子烧毁，确保设备的稳定运行。
