滤波补偿装置主要用于去除电力系统中的噪音和电网中的干扰信号，提高系统的性能。根据不同的应用需求以及滤波器的类型，滤波补偿装置可以分为多种类型。下面将详细介绍几种常见的滤波补偿装置类型。

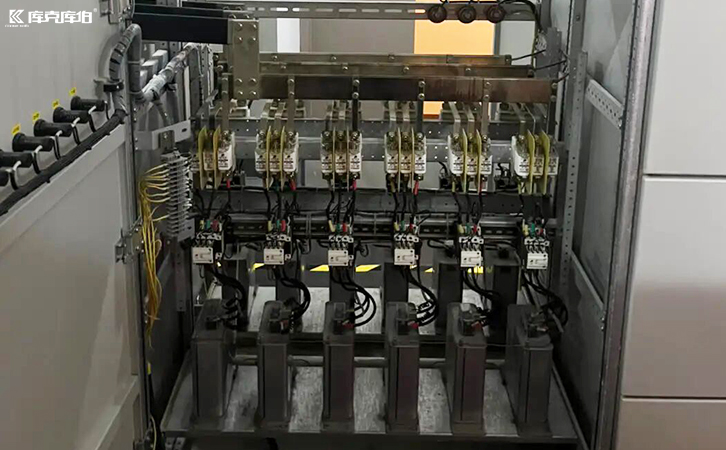

滤波补偿装置

滤波补偿装置主要可以分为以下几种类型：

1、静态无功补偿装置（svc）：

这是一种传统的无功补偿技术，通过调节电抗器（如电容器或电抗器）的并联组合来吸收或发出无功功率，从而改善系统的功率因数和电压稳定性。svc通常包括晶闸管开关控制的电容器组和电抗器。

2、静止无功发生器（svg）：

svg是一种基于电力电子技术的动态无功补偿装置，它使用电压源型变流器（vsc）技术来产生无功功率。svg能够快速响应系统的无功需求，提供连续的无功功率调节，并且可以有效抑制谐波。

3、有源电力滤波器（apf）：

apf也是一种基于电力电子技术的装置，它通过注入与谐波电流相位相反的补偿电流来消除系统中的谐波。apf能够实时跟踪并补偿谐波，提高电能质量。

4、混合型动态滤波补偿装置（lsvg）：

这是一种结合了有源和无源技术的装置，它将apf或svg与svc相结合。lsvg通过智能操控单元统一协调控制，既可以有源部分单独工作，也可以有源控制无源部分，实现有效的补偿滤波效果。

5、低压电力电容器：

用于1000v以下的低压配电系统，主要应用于无功补偿与无源滤波领域。这些电容器通常与电抗器串联使用，以抑制谐波并限制合闸涌流。

6、高压电力电容器：

主要用于1kv以上中高压供电系统，以提高电网功率因数，改善供电质量。

7、滤波电抗器：

用于与电容器串联，抑制电网谐波并能极大地抑制合闸涌流，保护电容器。

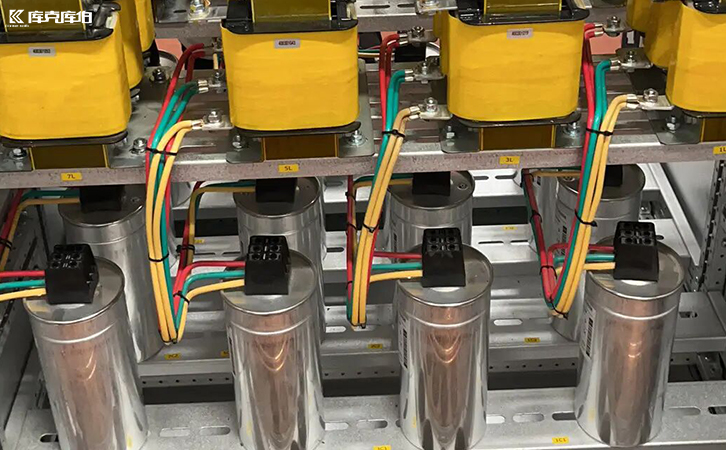

滤波补偿装置

这些装置可以单独使用，也可以组合使用。根据不同的应用需求和滤波器的特性，选择适合的类型可以满足不同的电力系统需求和提高电能质量。

SVG静止无功发生器
APF有源滤波器

库克库伯CKKB有源滤波器的基本原理就是使用实时动态补偿，采用CT采集负载产生的电流型号，通过内部的检测电流分离出其中的谐波部分，然后通过PWM信号发送给内部IGBT功率变换器产生与谐波大小相等相位相反的补偿电流，实现滤波功能。
电热电容器

库克库伯电气厂商的电热电容器主要用于中频感应加热电气系统中,提高功率因素或改善回路特性。电热电容器主要由芯子和箱壳组成,其间充满优质的浸渍剂,芯子焊有冷却水管供电容器冷却用。
高压电抗器
直流滤波电容器

库克库伯电气直流滤波电容器适用于交流进线电压380-1250V,中间直流电压 2kV以下,大功率串联谐振感应加热电源的直流母线旁路谐波大电流和直流电压支撑。产品性能符合GB/T17702.1-1999及IEC61071-1（1991）标准。
