滤波补偿装置与谐波治理装置有什么区别？配电系统电能质量设备选型指南
滤波补偿装置与谐波治理装置的核心区别在于技术侧重点不同：前者主要通过滤波手段降低系统中的谐波含量并兼顾无功补偿，后者则更侧重于通过控制系统对谐波进行高精度的主动抑制与动态调整。在现代配电系统中，合理区分并选择这两种设备，有助于改善电能质量并保障电力设备的稳定运行。
一、滤波补偿装置与谐波治理装置的核心差异
1.滤波补偿装置的工作原理与应用

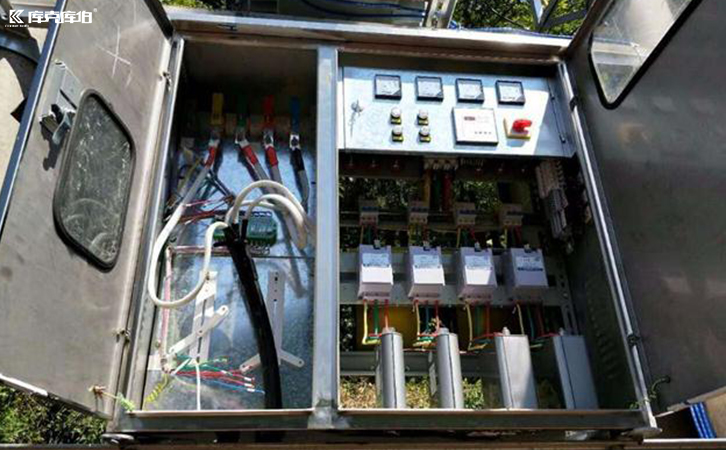

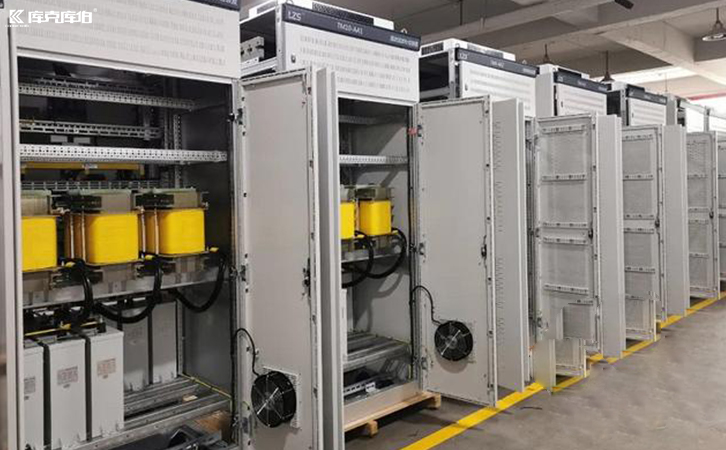

「滤波补偿装置」主要用于过滤和补偿电力系统中的谐波，同时兼顾无功功率的补偿。谐波通常由非线性负载引起，会导致设备过热、寿命缩短及故障率增加。该类装置通过对电流进行滤波处理，有助于减小谐波含量。常见的类型包括LC滤波器和有源滤波器（APF）。LC滤波器通过串联电感和电容来减小谐波电流幅值；而有源滤波器则通过功率电子器件对电流波形进行主动修正，从而更精确地控制谐波消除效果。
2.谐波治理装置的技术特点
相比于传统的滤波手段，「谐波治理装置」更注重谐波控制的精度和系统运行的稳定性。它主要依托先进的电子器件和控制系统，根据电网中谐波的具体分布情况，实现对谐波的主动抑制。此外，该类装置能够根据电源和负载的变化，自动调整输出谐波的频率和幅度，以适应复杂多变的电网环境，有助于保障电力系统在动态工况下的正常运行。
3.工业与商业配电系统中的电能质量痛点
在工业制造、新能源、数据中心、商业建筑等场景中，变频器、整流器、UPS、充电桩及光伏逆变器等非线性负载广泛使用。这些设备容易引发谐波干扰、功率因数偏低、三相不平衡及电压波动等问题，进而导致变压器发热、补偿柜异常或设备误报警。
部分企业还会面临无功不足导致的力调电费罚款，以及传统电容补偿响应滞后、补偿柜频繁投切等痛点。在老旧厂区改造或既有系统升级中，新旧设备混搭不兼容、通用产品难以适配现场工况的情况也较为常见。如果治理方案未结合现场实测数据和负载特性，可能会出现选型偏差、补偿不足或谐波放大等风险。
二、如何根据现场工况选择合适的治理方案
对于存在多种电能质量问题的配电系统，单一设备通常难以覆盖所有场景，需要结合具体问题进行综合评估与选型。
当系统以谐波问题为主时，可重点评估有源滤波器（APF）。作为「滤波补偿装置」的重要分支，APF响应速度快，适合负载变化较快、治理目标较复杂的低压配电系统。在选型时，应先确认系统电压、接线方式、负载类型和实测谐波电流，再匹配相应的电压等级和补偿电流。
当系统主要表现为无功不足和功率因数波动时，可评估静止无功发生器（SVG）或电容电抗组合。若谐波、无功、三相不平衡等问题并存，则可结合APF、SVG与电容电抗形成组合治理方案。
总体而言，滤波补偿装置与谐波治理装置在电力系统中各有侧重。实际应用中，建议结合现场系统电压、谐波畸变率、主要谐波次数及负载波动情况，制定针对性的综合治理方案，从而在一定条件下支持配电系统的高效、稳定运行。
