滤波补偿装置端子变红灯的常见原因与排查指南

返回列表来源：发布日期：2024-03-27 16:37:28【大中小】

滤波补偿装置端子变红灯通常表示设备检测到了异常状态或触发了某种保护机制。这种报警提示操作人员需要立即关注电网环境或设备自身的运行状况，常见诱因涵盖过电流、过电压、温度异常以及内部组件故障等。

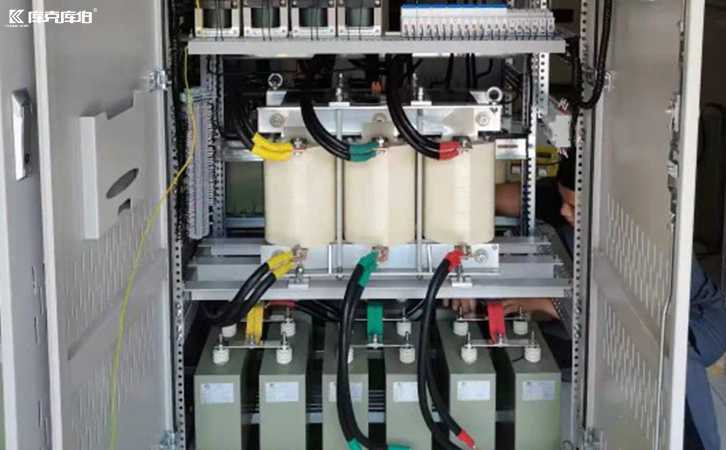

滤波补偿装置

一、端子亮红灯的常见原因分析

当运行中的「滤波补偿装置」出现端子红灯报警时，通常由以下几种情况引起：

1.电气参数异常保护

过电流保护是常见原因之一，当电网或负载侧电流超过设定的安全阈值时，会触发过流保护动作。此外，电网电压波动超出设备的额定运行范围也会引发报警，包括电压过高触发的过电压保护，以及电压过低启动的欠电压保护。

2.运行环境与硬件状态

装置内部温度传感器若检测到运行温度过高，可能由于散热不良或环境温度过高导致温度报警。同时，设备内部的电容器、电抗器或控制器等核心元器件发生损坏或性能衰减，也会直接引发故障红灯。

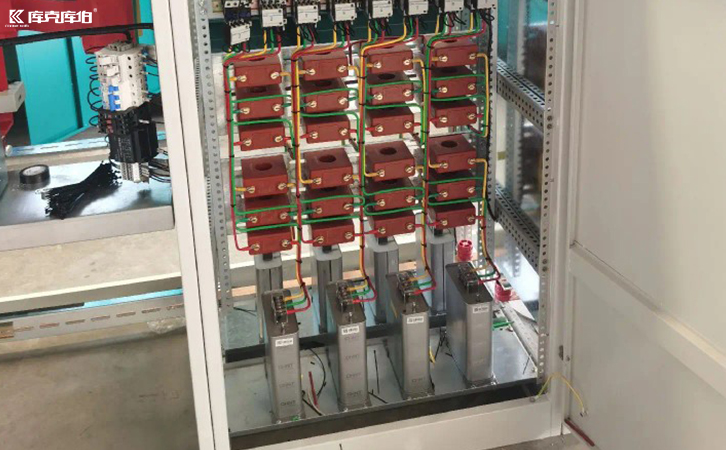

滤波补偿装置

3.通信与其他特定保护

如果设备与上位机或控制系统之间的数据交互中断，系统会通过通信故障报警提示检查。其他可能的原因还包括失压保护、单台电容器故障或三相不平衡保护等特定条件被触发。

二、报警后的排查步骤与处理建议

发现「滤波补偿装置」端子变红灯后，建议采取以下措施以保障电力系统的安全稳定运行：

首先，立即检查设备的运行状态面板及后台监控系统的报警信息，初步定位故障类型。其次，参考设备的操作手册和维护指南，进行基础的故障排查，例如检查电网电压、电流参数是否在正常区间，以及设备散热通道是否通畅。若无法准确判断故障原因或问题超出日常维护范围，应及时联系设备供应商或专业技术团队进行深度诊断与维修。
