抗谐波电容器对电网谐波改善有帮助吗？原理与选型建议
抗谐波电容器对改善电网谐波具有一定的帮助，主要通过抑制特定频次的谐波电流来提升电能质量，但其实际治理效果取决于现场谐波特性、设备选型及系统配置。在电力系统中，非线性负载产生的谐波会导致电能质量下降、设备发热或异常跳闸，因此采取合理的谐波治理措施是保障系统稳定运行的重要环节。
一、抗谐波电容器改善谐波的基本原理

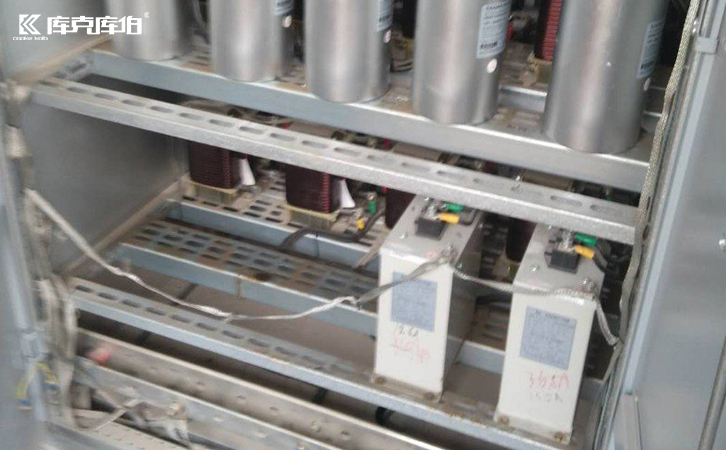

抗谐波电容器通常与电抗器串联使用，构成无源滤波支路。其核心原理是利用电容器与电抗器在特定谐波频率下形成低阻抗通道，使该频次的谐波电流流入滤波支路，从而降低注入电网的谐波水平。此外，这类设备在滤除谐波的同时，还能提供无功补偿，有助于提高电网的功率因数并缓解电压波动。对于中轻度谐波且频次相对固定的场景，合理配置抗谐波电容器能够在一定程度上改善电能质量。
二、影响谐波治理效果的关键因素
尽管电容器在谐波治理中发挥着作用，但实际应用中的改善效果并非一成不变，而是受到多种因素的制约：
首先是设备选型与参数匹配。电容器的类型、容量配置以及电抗率的选择必须与现场的主要谐波频次相匹配。如果参数设置不当，不仅无法有效滤除谐波，还可能引发系统谐振，导致谐波放大。
其次是安装位置与系统阻抗。电容器在电网中的相对位置会影响其分流效果。同时，电网背景谐波和系统阻抗的变化也会对无源滤波支路的实际表现产生影响。
最后是谐波特性的复杂程度。无源滤波方案主要针对固定频次的谐波。如果现场存在变频器、中频炉、光伏逆变器等设备，产生的谐波频次多变且随负载动态波动，单一的无源电容电抗方案可能难以达到理想的治理预期。
