光伏电站建设中无功补偿装置的作用与电能质量治理方案

返回列表来源：发布日期：2023-09-14 16:17:54【大中小】

在光伏电站建设中，无功补偿装置是保障电网电压稳定、降低电能损耗以及提升系统整体发电效率的关键设备。随着光伏装机规模的不断扩大，合理配置无功补偿装置不仅有助于维持系统的有功功率平衡，还能在一定程度上应对由光伏逆变器等非线性负载带来的电能质量挑战。

一、光伏电站中无功功率的影响与补偿原理

在电力系统中，负载消耗的电能通常分为有功功率和无功功率。无功功率的存在虽然不做实际功，但会导致电网电压波动、电能传输损耗增加，并可能影响电力设备的使用寿命。无功补偿装置的主要作用是通过提供或吸收无功功率，达到稳定节点电压、提高电网电能质量以及减少线路损耗的目的。

光伏电站的规模通常较大，且发电出力受太阳辐射强度的影响，具有明显的波动性和间歇性。这种输出功率的波动容易引起电网电压的不稳定。通过配置无功补偿装置，可以动态调节电网电压，维持光伏电站输出的有功与无功功率平衡，从而有助于提高光伏并网系统的运行稳定性。

无功功率在电网中的流动会增加输配电过程中的线路损耗，进而影响光伏电站的整体发电效率。在光伏电站中合理设置无功补偿装置，能够将系统所需的无功功率就地补偿，减少无功电流在电网中的长距离传输，从而有助于降低电能损耗，提升系统的综合能效。

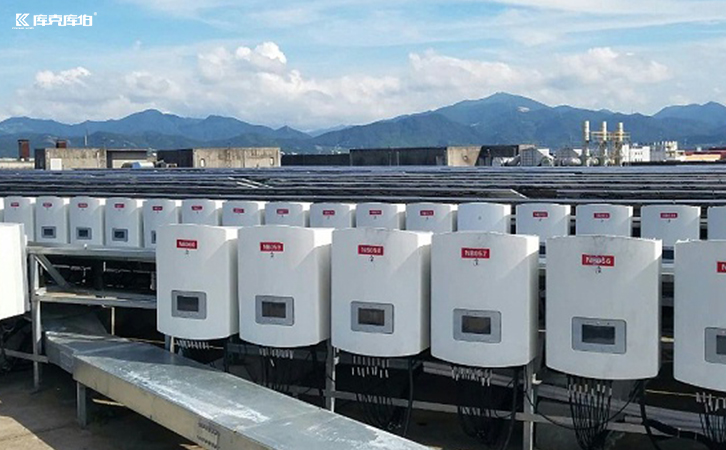

无功补偿装置

由于光伏发电出力的快速变化，当其输出功率发生突变时，可能会引起局部电网电压的波动或振荡，这对接入电网的电力设备正常运行是不利的。引入具备快速响应能力的无功补偿装置，可以及时调节并支撑电网电压，减少电压波动的发生幅度，有助于降低光伏电站接入对上级电网的负面影响。

在实际的光伏电站及工业配电场景中，除了无功不足，光伏逆变器等非线性负载还可能带来谐波干扰、三相不平衡等问题。若治理方案未结合现场数据和负载特性，可能会出现补偿不足或过补等情况。

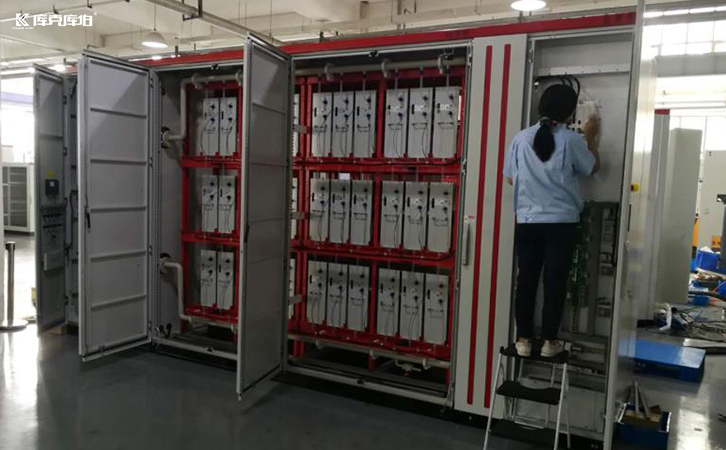

无功补偿装置

在设备选型方面，库克库伯提供的低压干式电容器采用全干式结构，在规定工况下设计使用寿命较长，并开发了防爆型电容器以降低复杂工况下的运行风险。其APF和SVG等有源治理设备响应速度较快，适用于动态无功补偿与谐波治理场景。通过科学合理的方案配置，有助于保障光伏电站及工业配电系统的平稳运行。

SVG静止无功发生器
APF有源滤波器

库克库伯CKKB有源滤波器的基本原理就是使用实时动态补偿，采用CT采集负载产生的电流型号，通过内部的检测电流分离出其中的谐波部分，然后通过PWM信号发送给内部IGBT功率变换器产生与谐波大小相等相位相反的补偿电流，实现滤波功能。
电热电容器

库克库伯电气厂商的电热电容器主要用于中频感应加热电气系统中,提高功率因素或改善回路特性。电热电容器主要由芯子和箱壳组成,其间充满优质的浸渍剂,芯子焊有冷却水管供电容器冷却用。
高压电抗器
直流滤波电容器

库克库伯电气直流滤波电容器适用于交流进线电压380-1250V,中间直流电压 2kV以下,大功率串联谐振感应加热电源的直流母线旁路谐波大电流和直流电压支撑。产品性能符合GB/T17702.1-1999及IEC61071-1（1991）标准。
