高压电抗器标准安装流程与安全注意事项指南

返回列表来源：发布日期：2024-07-12 16:16:41【大中小】

高压电抗器的标准安装流程主要包括基础固定、电气接线、绝缘屏蔽、散热配置及安全隔离五个核心环节，严格遵循设备规范与安全标准是保障电力系统稳定运行的前提。作为限制短路电流、改善电压分布和稳定电网的重要设备，其安装过程需要专业的技术支撑与严格的安全管理。

一、高压电抗器安装的核心步骤

1.基础准备与设备固定

安装前需确保电抗器基础稳固、平整，通常采用混凝土基础以承受设备自重与运行时的振动。根据设计图纸进行准确定位后，使用螺栓或其他专用固定装置将设备牢固锚定在基础上，防止运行中发生位移。

2.电气接线与接地连接

高压连接需严格按照设计要求，将高压电缆或母线与设备的高压端子相连。通常采用螺栓连接方式，并确保接触面良好、紧固可靠。同时，必须将接地端子与现场接地系统有效连接，以保障设备与运维人员的安全。

3.绝缘处理与电磁屏蔽

为防止电弧和局部放电现象，需对高压端子和接线部分进行专业的绝缘处理。此外，根据现场电磁环境需求，可采取相应的电磁屏蔽措施，以降低设备运行对周围敏感电子设备的电磁干扰。

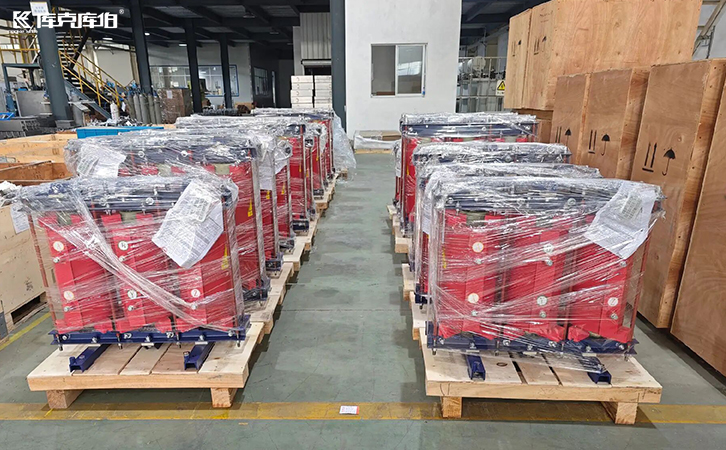

高压电抗器

二、散热系统配置与安全隔离措施

1.散热与冷却系统安装

散热条件直接影响设备的运行寿命。对于自然散热型设备，需确保安装区域通风良好，避免热量局部积聚；对于需要强制冷却的型号，则需配套安装风冷或油冷等冷却系统，并定期检查冷却介质的循环状态。

2.安全防护与隔离警示

在设备周围应设置物理隔离措施，防止非授权人员误入或接触。同时，在设备本体及高压接线区域需悬挂明显的高压警示标志，提醒现场人员注意电气安全。

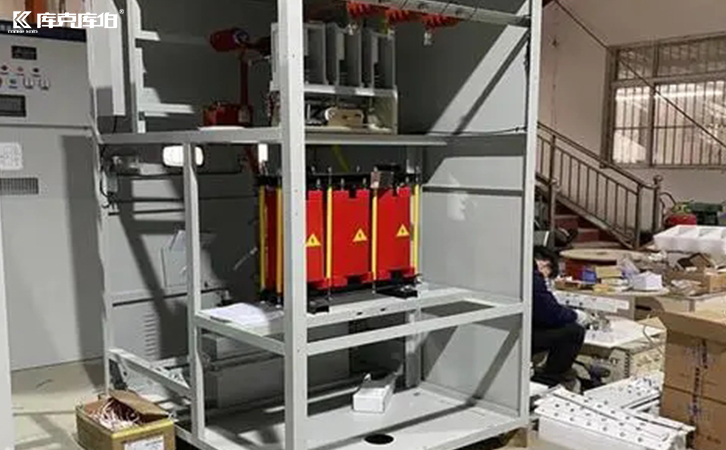

高压电抗器

三、专业安装指导与电能质量综合治理支持

规范的安装不仅依赖于现场施工，还需要前期的科学规划与后期的调试支持。在电能质量综合治理项目中，库克库伯电气提供包括高压电抗器、电容器、APF有源滤波器及SVG静止无功发生器等产品，并针对工业制造、新能源、冶金等用电场景提供现场勘测、负载分析、方案定制及安装指导等技术服务。通过专业的参数配置与安装指导，有助于确保相关设备在复杂电网环境下的安全稳定运行，具体项目交付与售后支持以双方签订的正式合同为准。
