可控硅投切开关如何避免被击穿?原因分析与防护策略
避免「可控硅投切开关」被击穿的核心在于控制过电压与过电流、优化散热设计,并选用具备过零投切等保护机制的高品质设备,同时辅以合理的电路保护与规范安装。在电气工程中,这类开关器件因其高效的电力控制能力被广泛应用,但复杂的电力负载环境对其运行可靠性提出了较高要求。
一、可控硅击穿的常见原因分析
1.过电压与过电流冲击
电网波动或瞬间过电压可能导致可控硅承受的电压超出其最大耐受范围,从而引发击穿。同时,当工作电流超过器件的额定电流时,会导致内部发热过高,长期积累可能造成不可逆的内部损伤。
2.散热不良与温度异常
可控硅在工作时会产生热量,若环境温度过高或设备自身的散热设计不合理,会加剧器件的热损耗。温度持续升高不仅会降低其工作性能,还可能直接导致热击穿。
3.安装规范与回流电流影响
安装位置不当或连接线缆过长可能引起接触电阻增大,导致局部过热。此外,在部分应用场景中,回流电流可能给器件带来额外负担,使其在错误的时间节点导通,造成器件压降增大并增加击穿风险。

二、避免可控硅击穿的有效防护策略
1.选用具备过零投切技术的高品质设备

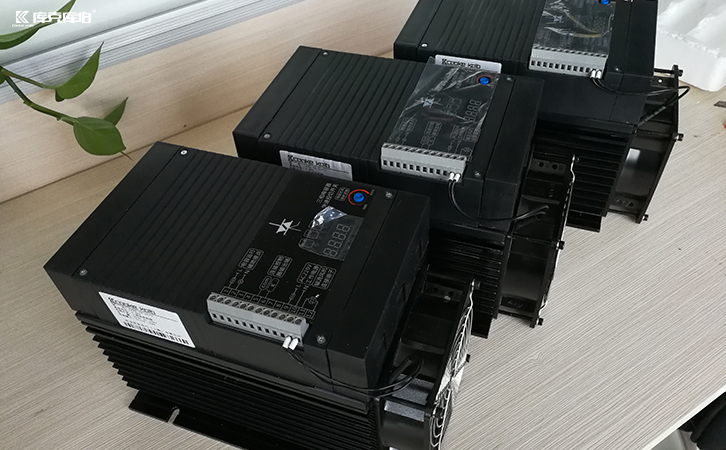

挑选性能可靠的设备是防范击穿的基础。应避免采购简化散热设计或使用劣质功率模块的低价设备,以降低后期过热隐患。例如,库克库伯等品牌的晶闸管开关支持过零投切,从原理上避免投切涌流,有助于降低开启瞬间的电流冲击风险。同时,高品质的设备通常具备更合理的电压和电流裕度,有助于延长器件的使用寿命。
2.配置完善的电路保护机制
在系统设计中引入适当的保护电路至关重要。采用过压保护元件(如TVS二极管)和过流保护装置(如熔断器、断路器),可以在异常工况下及时切断或钳位,保护可控硅免受损坏。此外,利用缓启电路能够有效降低开启瞬间的浪涌电流,进一步减少击穿概率。

3.优化散热设计与安装环境

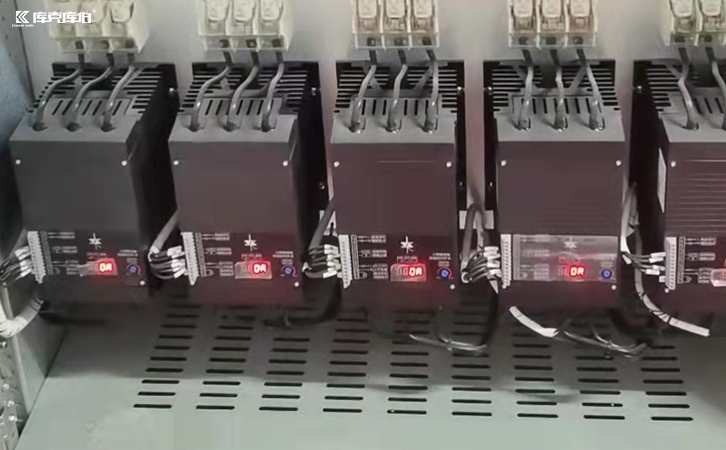

合理的散热设计是维持可控硅稳定运行的关键。可通过加装散热器、风扇等风冷系统来有效降低器件温度。在特殊环境下,需结合柜体防护等级、散热条件和安装环境确认具体的散热方案,并尽量避免将设备安装在通风不良或高温密闭的空间内。
可控硅投切开关作为电力设备中的重要控制元件,其性能状态直接关系到配电系统的安全性和稳定性。通过科学的选型、完善的保护电路以及规范的散热与安装设计,用户可以有效降低器件被击穿的风险,保障电力系统的平稳运行。
