静止无功补偿器与静止无功发生器的作用及应用场景解析

返回列表来源：发布日期：2024-01-03 16:36:20【大中小】

静止无功补偿器和静止无功发生器都是用于调节电力系统无功功率、改善电能质量的关键设备，它们通过补偿无功功率来提高功率因数、稳定电压并降低线损，但在技术原理和响应特性上存在一定差异。随着现代工业的发展，电力系统的运行稳定性要求不断提高，合理配置这类设备有助于保障电网的安全与高效运行。

一、静止无功补偿器与静止无功发生器的基本原理

静止无功补偿器是一种能够吸收或注入无功功率的设备。它主要通过电容器和电感器来调整电压和电流的相位差，以便在系统中合理分配无功功率。

相比之下，静止无功发生器则是一种能够主动产生或吸收无功功率的设备。它通过电力电子器件来调整电流和电压的相位差，从而更灵活地控制无功功率的注入或吸收。

虽然技术路径有所不同，但静止无功补偿器和「静止无功发生器」在电力系统中发挥的作用具有高度的一致性，主要体现在以下几个方面：

功率因数是衡量电力系统效率的重要指标。通过使用这两种设备，可以有效地补偿系统中的无功功率，提高整体功率因数，进而减少无功功率在传输过程中的损耗。

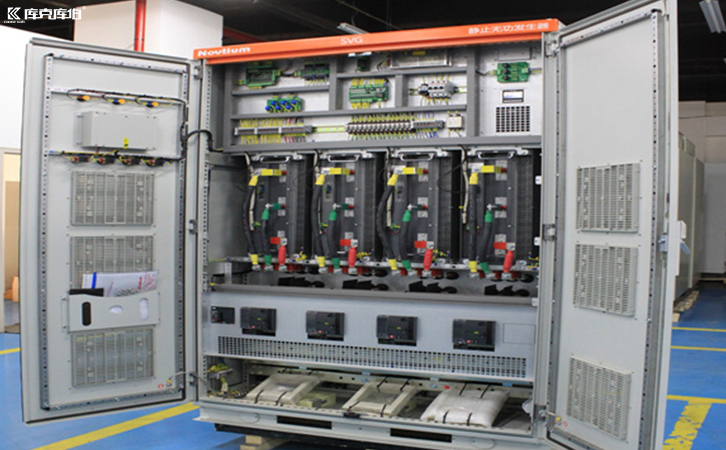

静止无功补偿器

电力系统的稳定性对于正常运行至关重要。在电力负荷变化较大的情况下，静止无功补偿器和静止无功发生器可以通过动态调整电流和电压的相位差来维持系统稳定，尽量避免电压波动过大。

在一些对电力质量要求较高的场景中，如电梯、大型机床等，电压波动可能会影响设备的正常工作。使用这类无功补偿设备可以减少电压波动、降低功率损耗，从而有助于提高设备的运行效果和使用寿命。

无功功率的长距离传输会导致电力系统的线损增加，降低整体效率。静止无功补偿器和静止无功发生器的就地补偿特性可以减少无功功率的流动，降低线损，提高电力系统的运行效率。

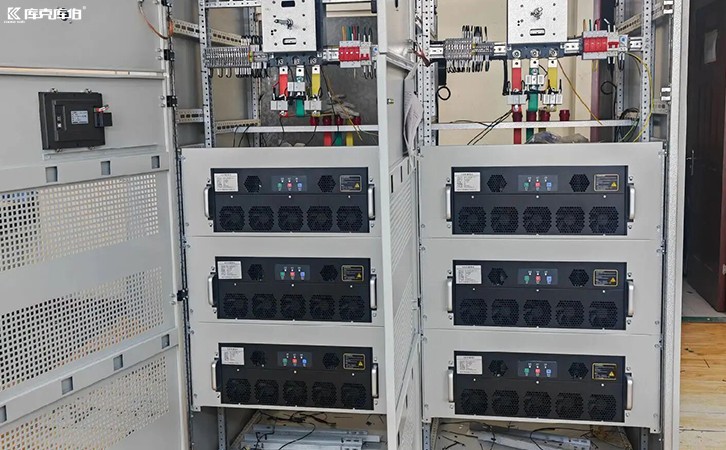

静止无功发生器

在实际应用中，不同治理设备的选型参数存在差异。例如，静止无功发生器与电容器通常需要结合现场的无功容量、功率因数和负载波动情况进行配置。针对工业制造、新能源、冶金、化工等用电场景，企业如库克库伯电气可提供电能质量综合治理相关产品与技术服务。

在 0.4kV 低压配电场景中，静止无功发生器可单独用于动态无功补偿，也可与有源电力滤波器、电容器、电抗器及无功补偿柜等设备配合使用，以应对无功不足、谐波干扰、三相不平衡等多类电能质量问题。对于新建或老旧配电系统改造项目，结合现场检测数据和负载分析进行方案定制，有助于实现更精准的电能质量治理。

静止无功补偿器和静止无功发生器在提高功率因数、稳定电压、降低线损以及改善设备运行环境方面均发挥着重要作用。在实际项目中，根据配电结构、负载特性及治理目标选择合适的设备或组合方案，是保障电力系统高效、稳定运行的重要环节。
