晶闸管快速投切装置频繁关断的原因分析与排查方法

返回列表来源：发布日期：2024-06-05 16:20:32【大中小】

晶闸管快速投切装置频繁关断通常是由过载过流、电网过压、运行温度过高、系统设计缺陷或元器件老化等异常工况触发了设备的自我保护机制所致，解决该问题需要通过专业仪器监测电气参数并针对性地优化电路或更换受损元件。在工业企业的无功补偿与配电系统中，这类频繁投切现象会影响电力设备的稳定运行，因此及时排查诱因并采取合理的治理措施至关重要。

一、晶闸管快速投切装置频繁关断的常见原因

1.过载与过电流保护触发

当电路中存在负载过大或短路等过电流情况时，设备的内置保护机制会切断电流以防止损坏。这可能是由于前期电路设计余量不足、实际运行负载超出预期，或是外部用电环境发生剧烈变化所引起的。

2.过电压与电网波动

电网电压不稳定或系统中电感、电容等元件发生故障，可能导致局部电压过高。过电压工况会触发晶闸管的过压保护，从而导致设备频繁断开。

3.运行环境温度过高

电力电子器件对运行温度有严格要求。如果无功补偿柜通风散热不良或环境温度过高，晶闸管可能会因过热而触发温度保护机制，导致频繁关断甚至引发硬件故障。

4.系统设计与保护参数设置不当

电路设计不合理、接线存在隐患或保护阈值设置不当，都可能使设备在正常波动下误动作。例如，保护参数设置过于敏感，会导致晶闸管在常规电网波动时频繁切断。

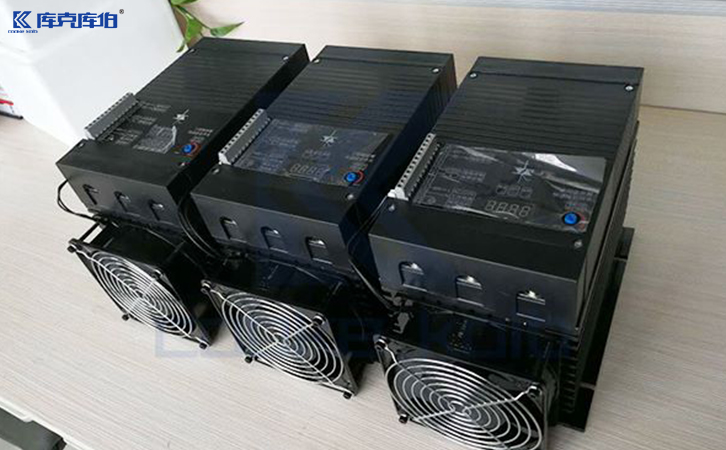

晶闸管快速投切装置

5.元器件老化或质量缺陷

如果晶闸管本身存在制造缺陷，或者在长期高负荷运行后出现老化，其电气性能会下降，进而导致在正常工况下也无法维持稳定导通，出现频繁断开的现象。

二、频繁关断问题的排查与解决方法

1.电气参数监测与故障定位

排查的第一步是使用专业的电能质量测试设备，对系统的电压、电流、谐波、温度等参数进行连续监测。通过分析数据，可以确定晶闸管快速投切装置频繁关断的具体时间节点和触发条件，从而精准定位故障根源。

2.系统优化与元件更换

根据检测结果，采取针对性的修复措施。如果属于设计或参数问题，可重新调整保护阈值或优化电路设计；如果属于硬件老化或损坏，则需要及时更换合格的元器件。对于散热问题，应改善柜体的通风与温控条件。

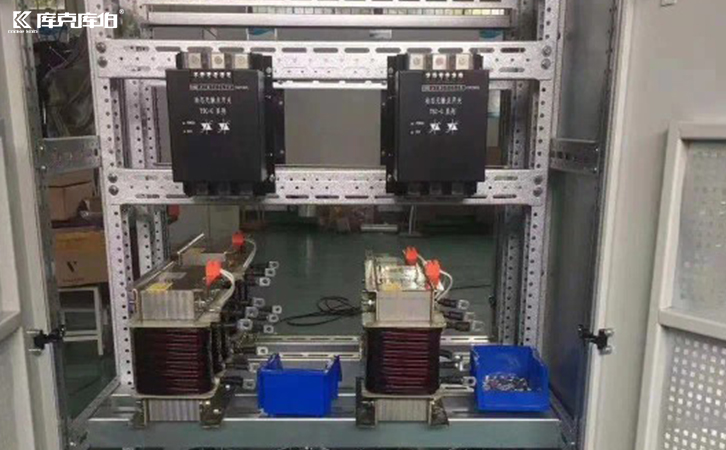

无功补偿投切开关

三、电能质量综合治理与设备运维支持

针对无功补偿柜及配电系统中出现的各类电能质量问题，企业可以借助专业的技术服务进行系统性治理。库克库伯电气面向工业制造、新能源、冶金、化工等用电场景，提供电能质量综合治理相关产品与技术支持。服务内容涵盖现场电能质量检测、负载分析、方案定制以及日常运维指导。
