晶闸管开关常用电路种类及应用场景解析

返回列表来源：发布日期：2024-05-06 16:41:25【大中小】

晶闸管开关的常用电路主要包括正弦半波控制电路、全波控制电路、无源逆变电路和斩波电路，它们分别适用于电压调节、高功率负载控制、交直流转换以及直流电源稳压等不同应用场景。作为一种可控性强、可靠性高的电子元件，晶闸管在电力与电子系统中发挥着重要作用，通过配合不同的电路拓扑结构，能够满足多样化的电力控制与转换需求。

一、晶闸管开关常用电路种类及工作原理

1.正弦半波控制电路

正弦半波控制电路是一种结构相对简单的晶闸管开关电路。其核心原理是通过调整触发角来控制输出电压的大小。由于该电路具备结构简单、成本较低的特点，且能在一定条件下实现较为准确的电压调节，因此常被应用于调光系统、温度控制等对功率要求不极端的场合。

2.全波控制电路

与半波控制相比，全波控制电路能够实现对交流电正、负半周的全面调节。这种电路设计的输出功率更大，能够更好地满足高功率负载的运行需求。在实际工业应用中，全波控制电路常见于电炉加热、焊接设备等需要较大功率输出的控制系统中。

3.无源逆变电路

无源逆变电路主要用于将直流电转换为交流电。通过控制开关动作，直流电经过变压器等元件变换为特定频率的交流电。得益于其可控性，该电路能够对输出波形进行调节，以适应不同设备对电源波形的具体要求，广泛应用于电力逆变器、UPS电源等领域。

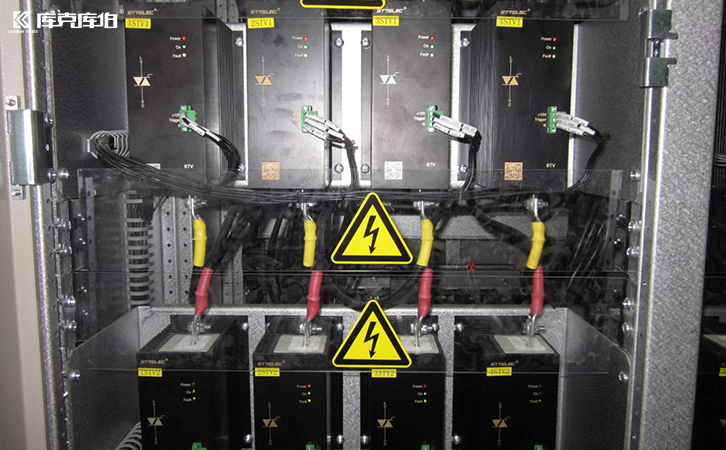

晶闸管开关

4.斩波电路

斩波电路主要用于将交流电源转换为适用于直流设备的平稳直流电源。它利用开关动作配合滤波电路，实现电源的转换与平滑。该电路通常具有体积较小、转换效率较高等特点，适用于电子设备、通信设备等需要稳定直流供电的场景。

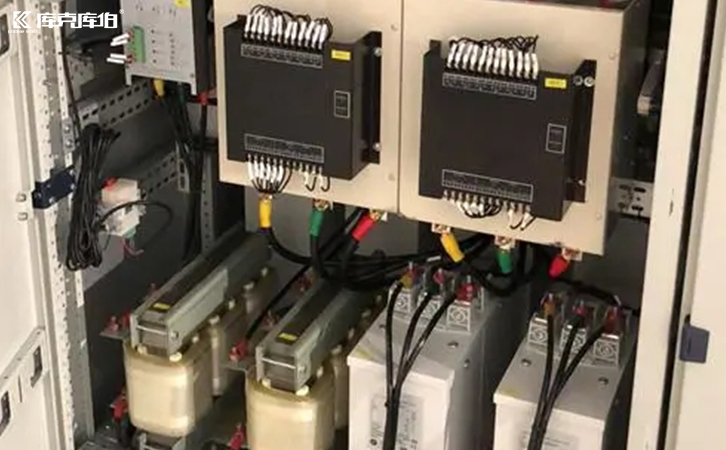

晶闸管开关

综上所述，正弦半波控制、全波控制、无源逆变和斩波电路构成了晶闸管开关的核心应用体系。每种电路都有其特定的技术优势与适用边界，合理选择并配置相应的电路与治理设备，有助于提升电力系统的稳定性与电能转换效率。
