无功补偿控制器参数如何设定？核心参数配置指南与优化建议

返回列表来源：发布日期：2024-10-14 16:21:04【大中小】

合理设定无功补偿控制器的各项参数，是确保电能质量治理系统稳定运行、避免无功过补或欠补的关键前提。在实际应用中，目标功率因数、投切延时、保护阈值等核心参数需要根据现场负荷特性与电网要求进行科学配置，库克库伯等专业厂商通常会建议结合具体工况进行针对性优化，以保障设备长期高效运行。

一、核心运行参数设定

设置补偿系统需达到的目标值。一般工业企业推荐设定在0.95至0.98之间；商业设施或办公楼通常在0.90至0.95之间；风电光伏场站则需根据电网公司要求，通常设定为0.98及以上。目标设定过高可能导致过补偿，过低则会造成无功不足。

设定控制器的工作电压上下限，有助于在电网电压异常时避免误操作。以380V系统为例，电压下限常见设置为340V至350V，电压上限常见设置为410V至420V。

控制电容器组或SVG等设备投切的时间间隔，主要用于防止频繁投切。常见设置范围为3至10秒。当负荷变化频繁时，可适当缩短延时，但需注意设置过短可能加速设备老化。

定义系统启动或停止补偿的无功功率界限，有助于避免在轻载或空载情况下频繁投切。推荐根据负荷情况和设备容量动态调整，例如补偿启动阈值设为50kvar，停止补偿阈值设为30kvar。

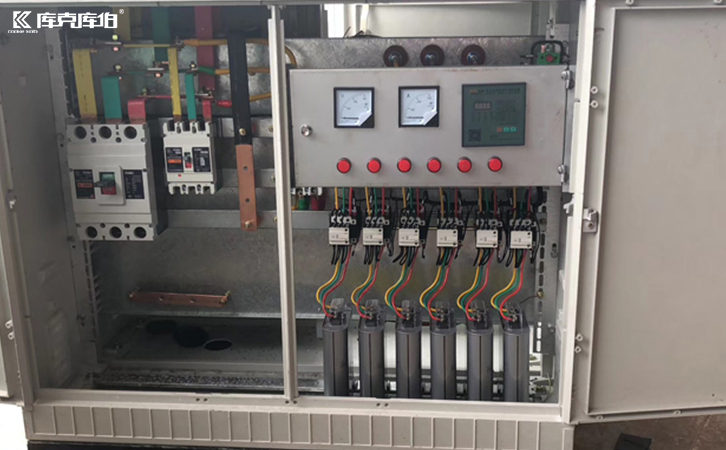

无功补偿控制器

常见的策略包括按功率因数控制、按无功功率控制以及结合两者的混合控制。对于负荷变化较大的系统，推荐采用混合控制或实时监测控制，以提升响应匹配度。

设定谐波电流或电压的上限值，当超出限值时控制器会停止电容器投切，以防止设备因谐波过高而受损。总谐波畸变率（THD）常见设置为5%至8%，谐波电流限值则需根据设备实际耐受能力进行设定。在复杂工况下，若谐波问题突出，可考虑引入有源滤波设备（APF）进行综合治理。

控制器通过监控补偿设备的温度来避免高温损坏。一般推荐将报警温度设为70℃至75℃，断开温度设为85℃。这有助于保护电容器和电抗器，延长设备使用寿命。

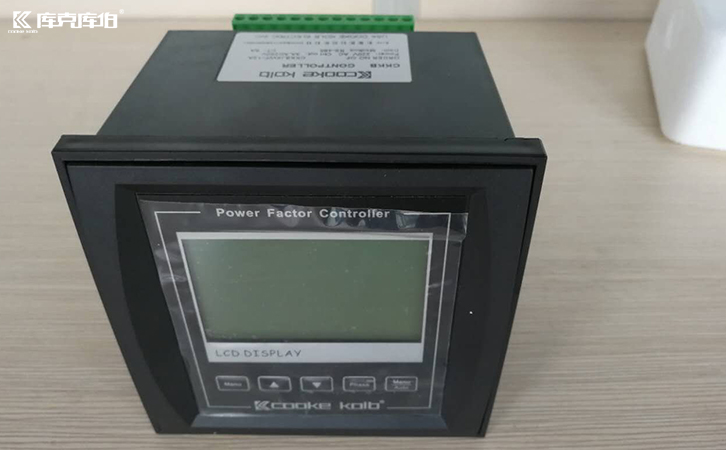

无功补偿控制器参数基本设定

综上所述，科学的参数设定与合理的设备选型是电能质量治理的基础。在实际应用中，应持续监测负荷特性与电网状态，不断优化控制策略，从而确保整个补偿系统的高效与可靠。
