静态无功补偿器安装于滤波柜还是电容柜？电力系统配置与选型解析

返回列表来源：发布日期：2025-07-15 16:28:49【大中小】

静态无功补偿器安装在滤波柜还是电容柜，主要取决于配电系统的谐波含量、无功需求特性以及整体电能质量治理目标。若系统存在较大谐波且需兼顾滤波功能，通常将其配置于滤波柜中或采用组合治理方案；若系统谐波较小且以基础无功补偿为主，则安装于常规电容柜更为经济合理。在电力系统无功补偿方案设计中，安装位置直接影响设备性能发挥和系统运行效果，需要综合考虑技术特性、功能需求和运维管理等多重因素。

一、静态无功补偿器安装位置的核心考量因素

1.设备功能与谐波环境匹配

安装位置的选择首先取决于与滤波支路的配合关系及系统无功分布。在谐波较重的环境中，静态无功补偿器若直接接入普通电容柜，可能面临谐波放大或电容器过载的风险。因此，需要根据系统面临的谐波影响程度，决定是将其与滤波电抗器串联安装于滤波柜，还是通过独立测量点进行控制信号采集，以确保补偿容量分配的合理性。

2.系统结构与物理环境限制

不同安装位置对应的系统阻抗特性会发生改变，进而影响电气连接拓扑。此外，柜体尺寸对安装方式存在物理约束，柜内温度环境等散热条件直接关系到器件的使用寿命。在滤波柜或电容柜中安装时，还需重点评估邻近设备间的电磁兼容问题，做好电磁干扰防护。

3.技术性能与控制精度要求

信号传输路径的长短会影响设备的响应速度，而电压电流采样点的选择则决定了测量精度和控制效果的代表性。无论安装于何种柜体，都必须确保其与现有保护系统的协调配合，并为未来系统扩容预留足够的扩展灵活性。

二、滤波柜与电容柜安装方案的综合对比

1.电容柜整合方案

将设备整合于常规电容柜中，主要优势在于优化基础无功补偿的协同性，降低初期投资成本。这种方案适用于谐波含量较低、负载相对稳定的场景，能够有效提升系统功率因数。

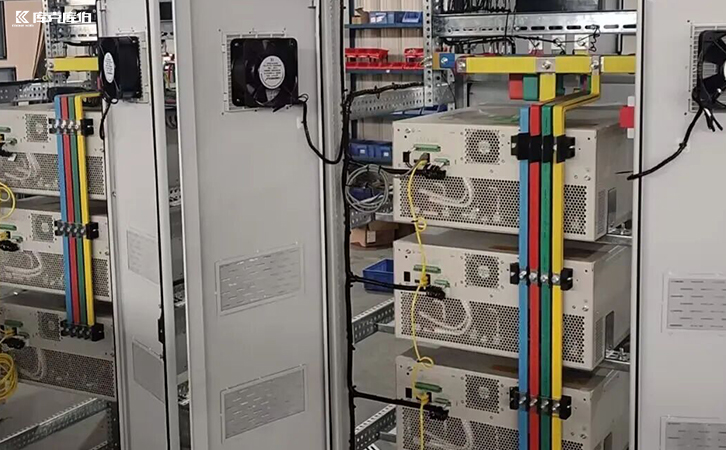

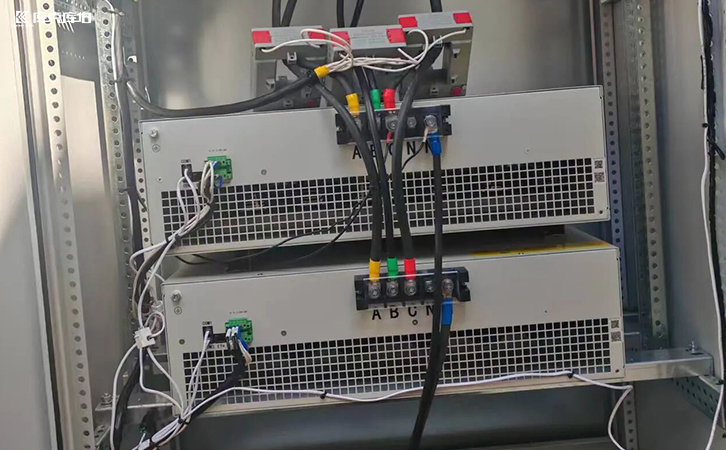

静态无功补偿器

2.滤波柜集成方案

在滤波柜中集成安装，能够显著强化谐波治理效果。通过合理配置滤波支路，既能吸收特定次数的谐波电流，又能提供基波无功功率，适合谐波与无功问题并存的复杂工况。

3.独立安装与混合布置

为避免与其他设备相互干扰，有时会选择独立安装方案。而在现代电能质量治理中，分布式安装的混合布置方案往往能带来更高的综合效益，实现多目标的协同优化。

总结

静态无功补偿器的安装位置选择是一项需要系统考量的技术决策，既不能简单照搬常规方案，也不应过度追求单一性能指标。建议在设计阶段进行详细的系统仿真和现场电能质量检测，综合考虑电气性能、物理空间和运维需求，选择最适合具体工程条件的安装与治理方案。
