SVG补偿器在静态无功补偿方案中的核心作用与工作原理

返回列表来源：发布日期：2025-08-13 16:48:11【大中小】

在静态无功补偿方案中，SVG补偿器的核心作用是通过毫秒级动态响应实时调节无功功率，从而稳定系统电压、提升功率因数并降低电网损耗，成为现代工业与商业电力系统高效运行的关键设备。

一、SVG补偿器在无功补偿方案中的关键作用

1.提升功率因数与优化电费成本

功率因数是衡量电力系统电能利用效率的重要指标。当系统功率因数偏低时，不仅会加重电网负担，还可能面临供电部门的力调电费罚款。SVG补偿器能够根据系统需求动态调节无功功率，在正常工况下将功率因数稳定在考核标准内，有效降低罚款风险，提高整体电能使用效率。

2.稳定电压波动与适配动态负载

在工业生产中，冲击型或变频类负载会产生快速变化的动态无功，导致电压剧烈波动。传统电容柜通常采用分级投切，存在10至15秒的响应延时，难以匹配此类负载的变化速度。SVG补偿器支持毫秒级响应，能够实时跟踪负载变化并调整补偿量，保持电压稳定，防止敏感设备因电压波动而出现故障或损坏。

3.减少无功传输与降低系统损耗

与提供固定补偿量的传统电容器组不同，SVG补偿器可以根据负载的实际需求进行连续无级调节。这种灵活的补偿方式大幅减少了无功功率在电网中的长距离传输，从而减轻了变压器和线路的负担，降低了系统整体的电能损耗。

静态无功补偿方案

二、svg静止无功补偿器的工作原理与技术特性

svg静止无功补偿器的工作原理基于先进的功率电子技术。它通过内部的变流器和控制系统，实时检测电网中的电压和电流波形，精确计算出系统所需的无功功率。随后，设备通过调节内部功率器件的开关状态，快速发出或吸收无功电流。这种基于电力电子器件的连续调节方式，使其无需预先设置固定的补偿容量，即可实现平滑、精确的无功补偿。

三、静态无功补偿方案的设备选型建议

在实际应用中，如果厂区仅存在功率因数波动或设备频繁跳闸问题，通常选用SVG进行动态无功补偿即可。若现场同时存在谐波超标与功率因数不达标的情况，则建议将SVG与有源滤波器搭配使用，以实现更全面的电能治理。合理的设备选型与配置，不仅能延长电机和变压器的使用寿命，还能在合理工况下，通过节省罚款和降低损耗有效缩短投资回报周期。

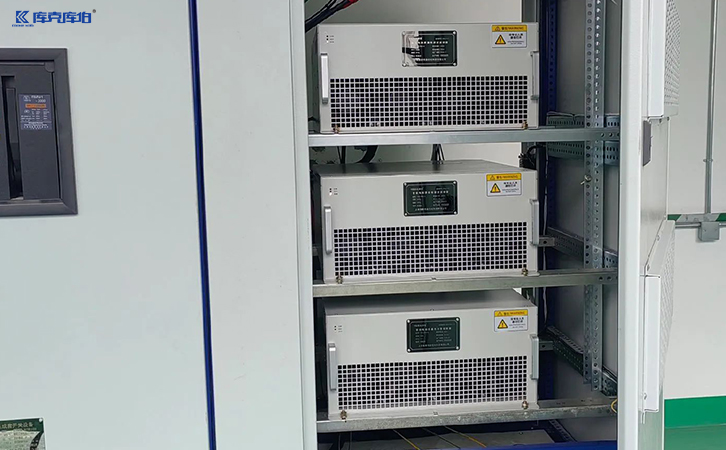

svg补偿器

综合来看，SVG补偿器在静态无功补偿方案中发挥着重要作用。它凭借快速的动态响应、精确的连续调节能力以及显著的节能降耗效果，为各类复杂用电场景提供了可靠的电能质量保障，助力企业实现安全、经济、高效的电力运行。
