进出线滤波电抗器的核心应用范围与系统配置指南

返回列表来源：发布日期：2025-06-18 16:25:36【大中小】

进出线滤波电抗器主要应用于变频器系统保护、新能源发电并网、高压直流输电以及工业自动化生产线等场景，核心作用是抑制谐波干扰、改善电能质量并保障电力电子设备的安全运行。作为连接电源与负载的关键节点，其合理配置直接影响整个电力系统的稳定性。

一、进出线滤波电抗器的核心应用场景

1. 变频器系统保护

在工业控制中，变频器的输入和输出端通常需要标配滤波电抗器。输入端配置可有效抑制电网侧谐波倒灌，降低对上游电网和其他设备的干扰；输出端配置则能平滑PWM波形边缘，减少长线传输中的电压反射现象。在矿山、冶金等重工业领域，经过强化设计的电抗器还能抵御粉尘腐蚀和机械振动，保障变频系统在恶劣环境下的可靠性。

2. 新能源发电与并网系统

光伏逆变器和风电变流器的并网点普遍需要配置专用滤波电抗器。这类电抗器不仅用于滤除电力电子装置产生的高频谐波，还参与并网阻抗匹配，防止系统发生谐振。在分布式发电场景中，电抗器与电容器构成复合滤波回路，能够有效适应间歇性发电带来的复杂谐波频谱，确保并网电能质量符合标准。

3. 高压直流输电工程

在高压直流换流站中，交流滤波电抗器是保证电能质量的关键设备。它们与电容器组配合，滤除换流器产生的特征谐波。同时，直流平波电抗器用于抑制直流线路中的纹波分量，提高输电效率。这类大型电抗器通常采用空心设计以避免磁饱和影响滤波效果，其噪声控制也是工程设计中的重要考量。

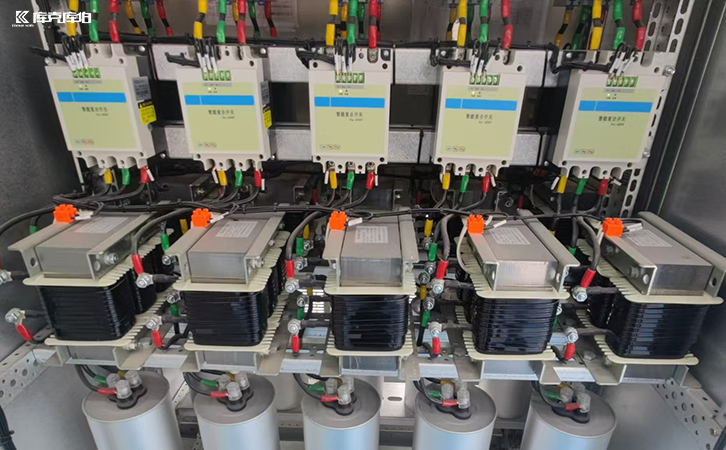

进出线滤波电抗器

4. 工业自动化与精密制造

现代工厂的机器人集群和伺服系统会产生复杂的谐波频谱。进线电抗器作为第一道滤波屏障，能够阻挡高频干扰传入电网；出线电抗器则用于优化驱动波形，提高运动控制精度。在汽车制造等对供电质量要求严格的产线中，通常采用多级滤波方案，电抗器参数需要与整体滤波策略进行协同设计。

复杂工况下的系统配置与综合治理方案

在实际的工业制造、新能源、冶金等用电场景中，变频器、整流器、伺服驱动等非线性负载往往会导致谐波干扰、功率因数偏低、三相不平衡等多种电能质量问题并存。对于这类复杂的配电系统，单一设备通常难以满足所有治理需求。

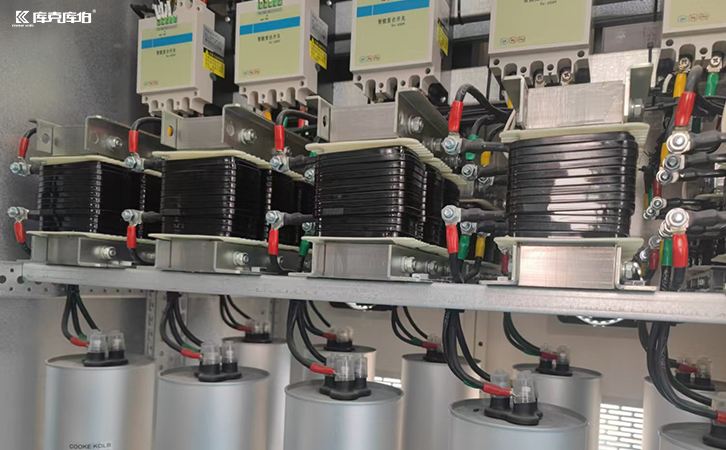

进出线滤波电抗器

当谐波、无功、三相不平衡等问题同时存在时，进出线滤波电抗器通常需要与APF有源滤波器、SVG静止无功发生器等设备结合，形成组合治理方案。例如，APF主要用于谐波治理，SVG用于动态无功补偿，而电容电抗则用于相对稳定的基础无功补偿。具体的参数配置需要结合现场系统电压、主要谐波次数、功率因数变化和负载波动等因素综合确定。

针对此类综合性电能质量治理需求，库克库伯电气提供从免费现场电能质量检测、负载分析、方案定制到产品选型和安装指导的全流程技术服务。其提供的电抗器及相关电能质量治理产品，能够根据不同客户的现场工况进行针对性设计，兼容多类老旧柜体与配电系统，适用于新建厂区、老旧厂区改造及既有系统升级，从而为现代电力系统构建高效可靠的电能质量屏障。
