高压直流滤波电容器耐压参数选取方法与工程设计指南

返回列表来源：发布日期：2025-07-14 16:23:03【大中小】

高压直流滤波电容器的耐压参数选取需要综合评估系统电压特性、环境条件、安全裕度、结构设计及相关标准规范，通过理论计算、仿真分析与实验验证相结合的方式，确保设备在复杂工况下的长期安全与稳定运行。在高压直流输电系统中，合理的耐压设计不仅能保障设备的运行安全性，还能有效预防绝缘故障，提升整个系统的可靠性。

一、系统电压特性与工况考量

在确定基础耐压值时，首先需依据直流系统的工作电压等级进行额定电压匹配。除了稳态运行电压，还必须充分考虑开关操作和系统故障情况下可能出现的暂态过电压。同时，谐波分量引起的纹波电压会导致电压波动，评估其幅值对耐压设计至关重要。针对特定工况下可能出现的电压极性反转现象，也需要在耐压选取时进行特殊设计与校验。

二、环境因素对绝缘耐压的影响

外部运行环境会显著改变电容器的绝缘性能。在高海拔地区，空气密度降低，必须对绝缘耐压等级进行相应的海拔修正。此外，介质材料在不同温度下的耐压特性会发生变化，设计时需引入温度系数进行校正。对于潮湿环境，还需重点评估湿度条件对设备表面绝缘和沿面放电的影响，确保在恶劣气候下仍能维持足够的绝缘强度。

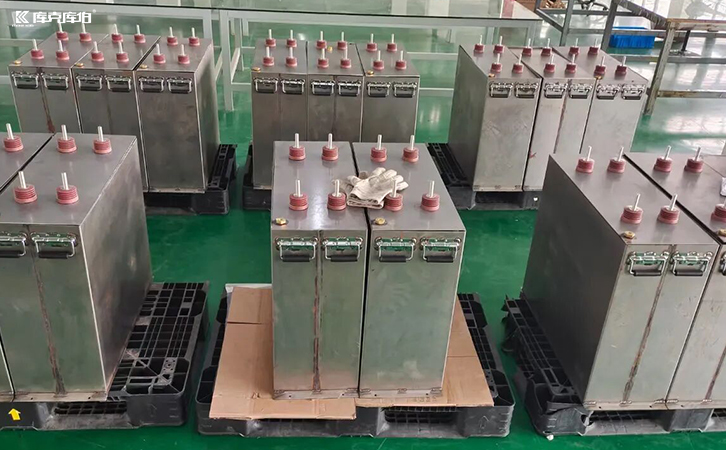

高压直流滤波电容器

三、安全裕度与长期可靠性设计

为保障设备的长期可靠性，耐压选取必须留有充足的安全运行余量。考虑到介质材料在长期电场作用下会发生性能衰减，设计时需为老化效应预留足够的裕度。同时，重复电压冲击产生的累积效应不容忽视，需评估其对绝缘寿命的叠加影响。在发生局部放电等异常情况下，电容器还需具备一定的短期过压承受能力和故障耐受能力。

四、结构设计与绝缘配合关联

耐压参数的实现离不开合理的内部与外部结构设计。通常通过多级串联的方式来实现总耐压要求，此时必须采取有效的均压措施，确保串联单元间的电压均衡分布。在绝缘配合方面，电容器芯子需与外壳、支架等结构件进行严格的绝缘匹配。此外，良好的散热设计能够有效控制内部温升，这对维持介质材料的耐压能力具有重要作用。

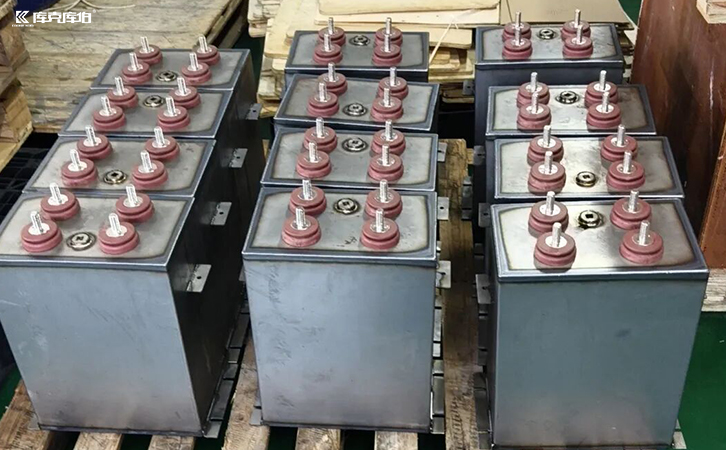

高压直流滤波电容器

标准规范依据与工程验证

耐压参数的选取必须严格参照IEC等国际标准的基本要求，并遵循特定应用领域的行业规范，应用行业通用的设计安全系数。在实际工程中，高压直流滤波电容器的耐压设计是一项系统性工作。以库克库伯等长期关注电能质量治理与电容器技术的企业为例，其提供的高压电容器等产品在适配不同应用场景时，均会结合现场工况进行针对性设计。通过理论计算、仿真分析和实验验证相结合，并重视现场运行数据的积累与分析，可以不断优化设计参数，确保耐压选择的科学性与合理性。
