高压脉冲电容器如何选型？核心参数与选型技巧解析

返回列表来源：发布日期：2025-06-03 16:15:43【大中小】

高压脉冲电容器的参数选型需要综合评估额定电压、电容量、介质材料、结构设计及寿命可靠性等核心指标，以确保脉冲功率系统在瞬时高电压和大电流冲击下的稳定运行。在脉冲功率系统中，高压脉冲电容器作为核心储能与放电元件，其选型直接关系到整个系统的性能与使用寿命。不同于常规电容器，它需要承受极端的电气应力，因此选型过程需要遵循科学的方法与技巧。

一、核心参数选型技巧

1. 额定电压的精准评估

额定电压是基础选型参数，必须充分考虑工作电路中的最高峰值电压。选型时不仅要关注标称工作电压，还需预留足够的电压裕度，以应对可能的电压波动和瞬时过压。同时，需要重点评估电压上升速率对电容器介质的影响，因为快速上升的脉冲电压对绝缘性能提出了更高要求。

2. 电容量的合理计算

电容量的选择需要在系统能量需求和实际应用场景之间取得平衡。过大的电容量会增加系统体积和成本，过小则可能无法满足能量存储需求。选型时应根据脉冲宽度、重复频率等参数计算所需能量，并充分考虑电容器在实际工作中的容量衰减特性。对于特殊应用场合，还需评估温度变化对电容量的具体影响。

3. 介质材料的匹配原则

不同介质材料在性能上存在显著差异。例如，油浸纸介质电容器通常具有较高的能量密度和可靠性，而薄膜介质电容器则表现出更长的使用寿命和更优的频率特性。选型时需要根据应用环境的温度范围、工作频率等具体条件，选择最适宜的介质材料组合。

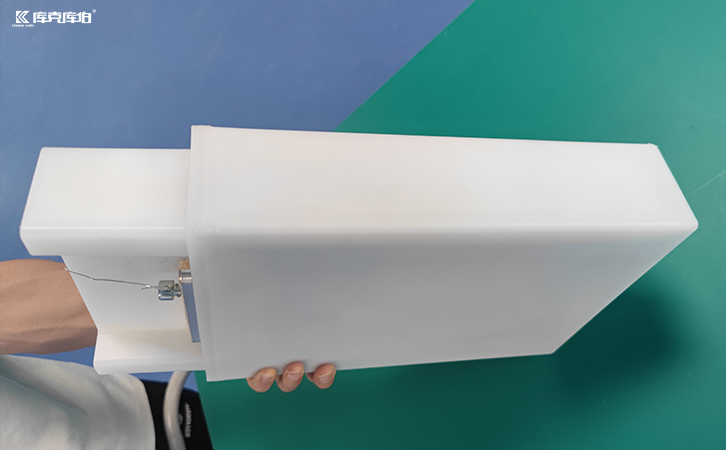

高压脉冲电容器

4. 结构设计的物理适配

电容器的物理结构直接影响其脉冲放电性能。在选型时需要关注电极结构设计是否有利于大电流放电，外壳材料是否满足绝缘和散热要求，以及内部连接方式是否能够承受瞬时大电流冲击。针对特殊应用场合，还需额外考量电容器的安装方式和机械强度要求。

5. 寿命与可靠性的综合考量

寿命评估不能仅依赖厂家标称值，必须结合实际工作条件进行综合判断。高重复频率和高温环境会加速电容器老化。在选型时，建议要求提供与实际工况相近的寿命测试数据，并重点关注电容器的自愈性能和失效模式，从而保障系统的长期可靠性。

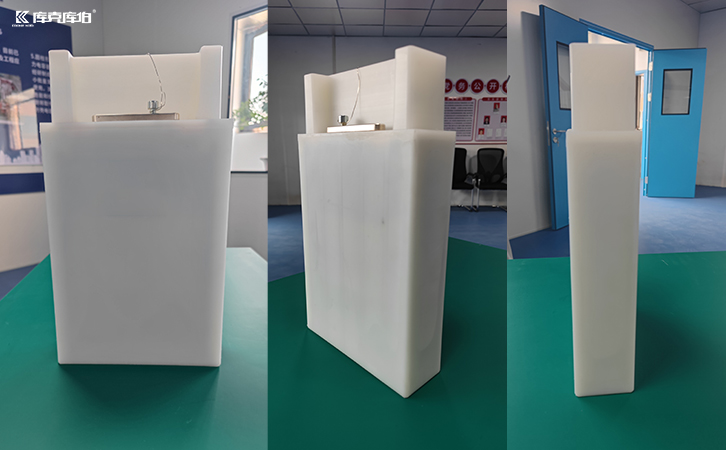

高压脉冲电容器

高压脉冲电容器选型是一个需要综合考虑多方面因素的系统化决策过程。在实际操作中，建议首先明确应用需求和技术指标，随后评估各参数间的相互影响，最后结合项目预算进行综合性价比分析，从而选出最匹配的工程方案。
