高压滤波电抗器型号选择标准

返回列表来源：发布日期：2024-08-29 16:16:25【大中小】

高压电抗器主要用于6kv～35kv以及海拔2000米以下的电力系统与高压电容器组相串联，在实际选用中相信很多用户可以看到其拥有众多不同的型号，每种型号所适用的领域及条件都不一样。那么，选用高压滤波电抗器的型号有什么标准呢？

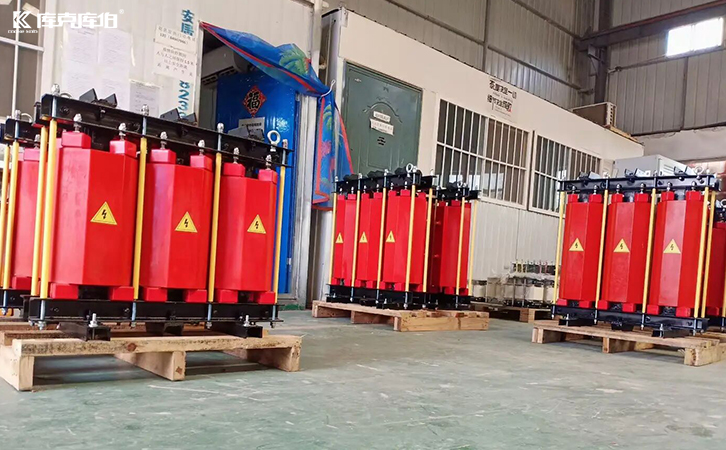

高压滤波电抗器

1、电抗率（l/c值）:

电抗器的电抗率通常由滤波器的设计决定，常见的电抗率值包括6%、7%、12%等。电抗率的选择应与电容器组的额定容量相匹配，以确保滤波效果达到设计要求。

2、电压等级:

电抗器的电压等级必须与系统电压相适应，通常选择稍高于系统电压的电抗器，以保证在系统电压波动时仍能正常工作。

3、额定电流:

电抗器的额定电流应能承受系统中流过的最大电流，包括正常工作电流和短时间内的过载电流。额定电流的选择要根据滤波器的容量和电流计算来确定。

4、电抗器的频率特性:

滤波电抗器的设计要考虑谐波频率成分。不同频率下的电感值应与滤波要求匹配，保证特定谐波频率的有效滤除。

5、温升和冷却方式:

电抗器在工作时会产生热量，因此需要关注其温升特性。通常选择温升较低的电抗器，同时考虑冷却方式，如自然冷却或强制风冷。

6、材料和结构:

电抗器的绕组材料通常为铜或铝，铁芯材料的选择也会影响电抗器的性能。结构上应确保具有良好的机械强度和绝缘性能。

7、环境适应性:

在不同环境条件下（如高温、高湿、海拔高度等）使用时，需要选择能够在这些条件下正常工作的电抗器型号，并考虑是否需要防护等级或特殊涂层处理。

8、阻抗特性:

电抗器的阻抗特性会影响系统的整体阻抗匹配。阻抗匹配不好可能会导致谐波放大或滤波效果不佳，因此阻抗特性是选择时的关键考虑因素。

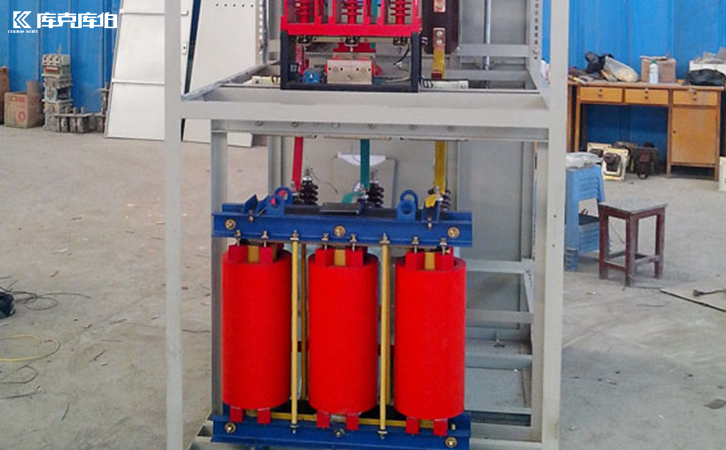

高压滤波电抗器

通过以上标准，可以选择合适型号的高压滤波电抗器，以满足电力系统中的滤波要求，并确保系统的安全和稳定运行。
