高压电容器瓷套管有什么作用

返回列表来源：发布日期：2025-09-05 16:52:39【大中小】

在高压电力系统中，电容器是进行无功补偿、提高功率因数、稳定电网电压和降低电能损耗的关键设备。而我们观察到的高压电容器外壳上那个或多个高高竖起的、像白色喇叭一样的瓷质组件，就是瓷套管。那么，它到底有什么作用呢？

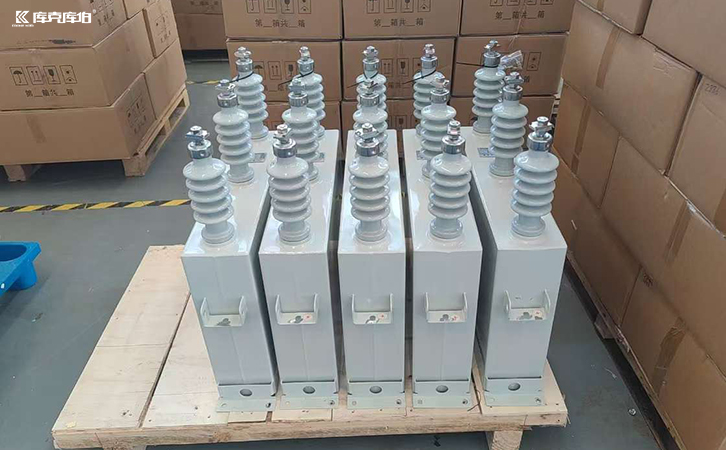

高压电容器

一、瓷套管的核心作用

1、绝缘与隔离 (最主要、最核心的作用)

内部绝缘：电容器的芯子由多个元件串联并联而成，工作场强极高。连接芯子的引线对电容器本身的金属外壳有很高的电位差（电压）。瓷套管作为引线的出口，其内部和表面必须能够承受这一高压，防止引线对外壳发生击穿放电。

外部绝缘：在户外运行时，电容器会面临潮湿、凝露、盐雾、污秽等复杂环境。瓷套管以其卓越的耐电弧性能和极高的绝缘电阻，即使在恶劣天气下，也能有效保证高压引线与接地外壳之间有足够的爬电距离和电气间隙，防止表面闪络（即沿面放电），避免短路事故。

2、机械支撑与固定

瓷套管本身具有很高的机械强度（抗压、抗弯）。它为数根沉重的铜排或电缆提供坚固的支撑点，保证电气连接稳定、可靠，避免因连接线自重或外界风力、震动导致连接点松动、脱落或断裂，从而引发故障。

3、密封保护

电容器的浸渍剂（如绝缘油、sf6气体、环保气体等）是保证内部元件绝缘和散热的的关键介质，必须严格密封防止泄漏和受潮。瓷套管与电容器外壳（通常是钢板）的连接处采用特殊的密封结构（如橡胶垫圈、金属焊接等），与金属膨胀系数相匹配，确保设备在整个寿命周期内保持良好的密封性，隔绝外界空气和水分。

二、为何选择“瓷”作为材料？

1、极高的电气绝缘强度：耐压性能极好，能承受极高的工频电压和冲击电压。

2、优异的机械强度：抗压、抗弯，能承受巨大的电动力和机械力。

3、卓越的耐候性：抗老化、耐腐蚀、不惧日晒雨淋，寿命长达数十年。

4、良好的热稳定性：热膨胀系数小，不易因温度骤变而开裂，且导热性能适中。

5、强大的抗污染能力：表面光滑不易积灰，且即使有污秽，其设计的大量伞裙也能有效增加爬电距离，防止闪络。

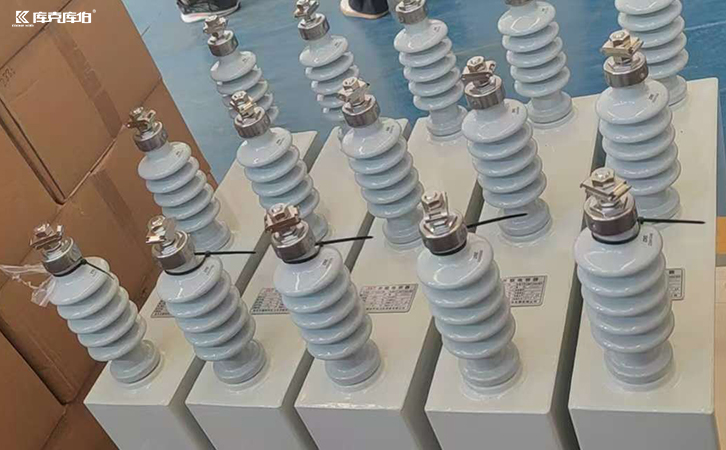

高压电容器

高压电容器上的瓷套管，虽其貌不扬，却是集高压绝缘、机械支撑、设备密封和辅助散热等多种功能于一身的核心部件。因此，任何对瓷套管的损伤、忽视或使用不合格产品，都可能酿成严重的设备事故甚至电网故障。
