高压电抗器再接线时接地与不接地的选择分析

返回列表来源：发布日期：2025-01-16 16:08:59【大中小】

高压电抗器再接线时是否接地并没有绝对的统一标准，而是取决于具体的电力系统运行环境、设备保护需求以及相关电气安装规范。通常情况下，常规配电系统推荐采用接地设计以提升整体安全性，而在某些对故障隔离要求较高或特定的高压输电场景中，不接地设计可能更符合技术与运行要求。

一、高压电抗器接地的主要优势

在多数常规电力应用中，为高压电抗器及相关设备配置良好的接地系统，能够带来多方面的运行益处。

接地系统可以引导泄漏电流或故障电流安全导入大地，降低因绝缘损坏或异常带电引发的触电风险。当设备发生内部故障时，接地回路有助于产生足够的短路电流，促使继电保护装置迅速动作并切断电源，从而限制事故范围的扩大。

在复杂的运行工况下，合理的接地设计有助于抑制系统过电压，并在一定程度上减少谐波对电网的干扰，维持电压水平的相对稳定。此外，遵循所在国家或地区的电气设备安装规范进行接地，是满足项目验收与合规运行的重要基础。

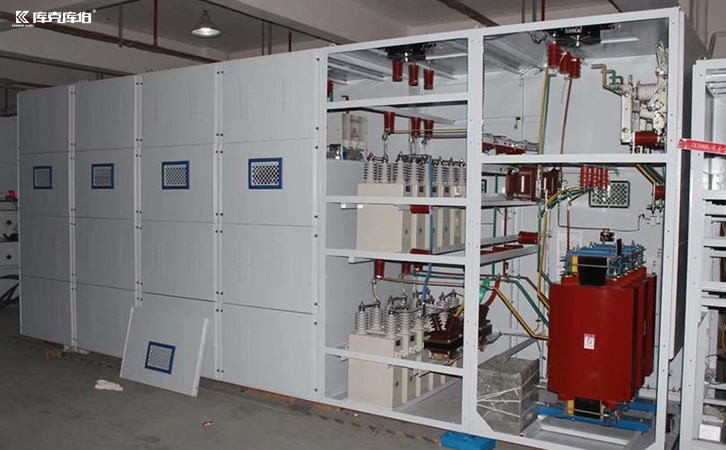

高压电抗器

尽管接地具有普遍的安全优势，但在部分特定工况下，不接地或经高阻抗接地设计也有其技术合理性。

在某些包含高灵敏度设备的系统中，直接接地可能会导致故障电流在设备间传导，增加连锁故障的风险。采用不接地设计有助于在发生单相接地故障时隔离故障点。同时，在部分高压系统中，不接地可以避免因接地电流过大而引发的设备干扰、过热或加速老化问题。

在一些高电压等级的输电线路或特定工业电网中，采用中性点不接地或经消弧线圈接地系统，可以在发生单相接地故障时维持短时间的持续供电，为运维人员排查故障争取时间，从而提升系统操作的灵活性与供电连续性。

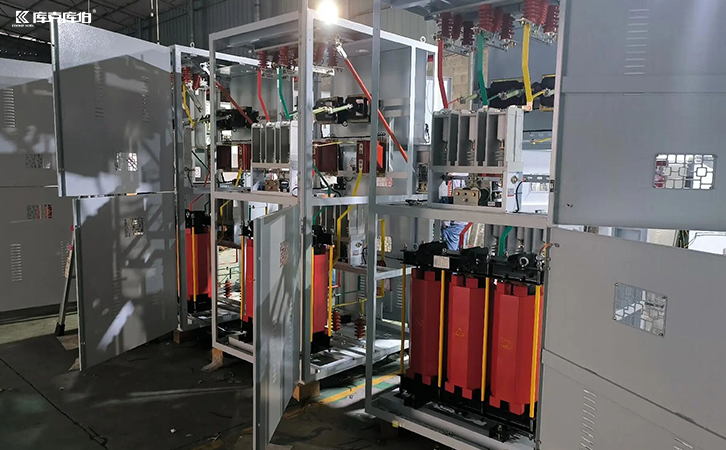

高压电抗器

高压电抗器再接线的接地选择是一个需要综合评估的决策过程。技术人员需要深入分析设备参数、系统拓扑结构、负载特性以及现场环境，以制定合理的实施方案。
