高压电抗器运行产生振动与噪音的原因及改善措施解析

返回列表来源：发布日期：2024-07-22 16:16:32【大中小】

高压电抗器在运行中产生振动与噪音，通常是由交变磁场引起的电磁力、机械结构松动、电气谐波干扰以及外部环境共振等多种因素共同作用的结果。通过优化设备设计、加强机械固定、改善电气隔离及合理规划安装环境，可以在一定程度上降低或缓解这些现象，保障电力系统的稳定运行。

一、高压电抗器产生振动与噪音的主要原因

在电力系统中，高压电抗器担负着电能调节和功率因数改善的重要任务。其运行时的振动与噪音主要来源于以下几个方面：

电抗器内部的电流在交变电压作用下会产生交变磁场。这种磁场的周期性变化会引起铁芯或磁路结构的磁致伸缩效应，同时线圈在磁场中也会受到交变电磁力的作用。这些物理作用会导致电抗器内部组件产生机械振动，进而向外辐射噪音。

设备的内部结构设计、材料选择以及装配工艺直接影响其运行平稳性。如果零部件固定不牢、铁芯叠片存在间隙或组装不够紧密，在电磁力的长期作用下，松动的部件会产生额外的机械振动和摩擦噪音。

在实际电网中，电流和电压的剧烈变化或非线性负载产生的谐波，会导致电磁场交互作用更加复杂。特别是在高频率或电压波动较大的工况下，电气噪音会显著增加。谐波电流不仅会增加设备的附加损耗，还会加剧电磁振动。

周围环境的电磁干扰、其他电力设备的运行振动，以及安装基础的刚性不足，都可能对电抗器产生影响。如果设备的固有频率与外部环境或电网谐波的频率接近，可能会引发共振现象，从而放大振动与噪音。

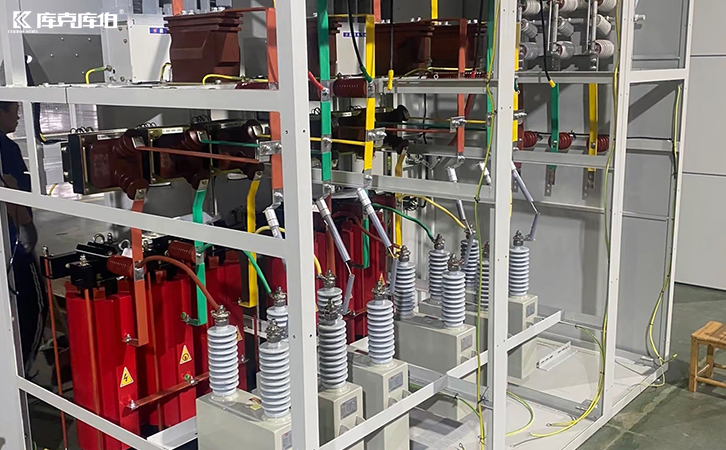

高压电抗器

针对上述原因，可以通过以下技术与维护措施来改善设备的运行环境：

在设备制造阶段，通过改进磁路设计、选用低损耗和低磁致伸缩系数的硅钢片，以及优化线圈绕制工艺，可以从源头上减少电磁力引起的振动。同时，采用优质的减震和隔音材料也能有效降低噪音传播。

确保电抗器的铁芯、线圈及外壳等各个部件固定良好。在装配过程中，严格控制铁芯的夹紧力，使用防松紧固件，并定期检查和维护，避免因零件松动或老化引起的机械振动。

针对电网谐波和电气噪音问题，可采用合适的电气隔离措施。在电能质量综合治理中，合理配置滤波设备是降低谐波干扰的有效手段。例如，结合现场负载情况，将电抗器与有源滤波器（APF）或静止无功发生器（SVG）等设备组合使用，有助于改善电流波形，降低谐波引起的附加振动。

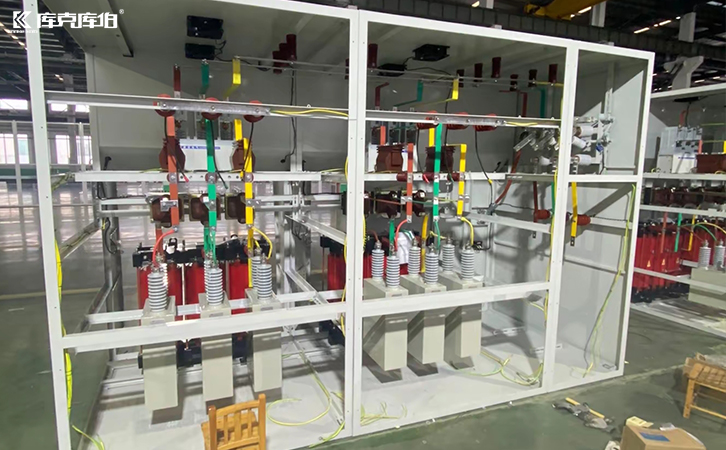

高压电抗器

在安装设备时，应充分考虑周围环境的电磁干扰和物理共振因素。选择坚固平整的安装基础，必要时加装减震垫，并保持与其他大型振动设备的安全距离，以减少外部因素对设备运行的干扰。
