高压电抗器套管上部绝缘发热的原因

返回列表来源：发布日期：2024-09-19 16:19:10【大中小】

高压电抗器在电力系统中不仅担任着调节电流与电压的角色，还能抑制电弧和谐波，为电网的安全稳定运行提供了保障。然而，在电抗器的运行过程中，套管上部绝缘部分的发热现象引发了广泛关注。这是什么原因？

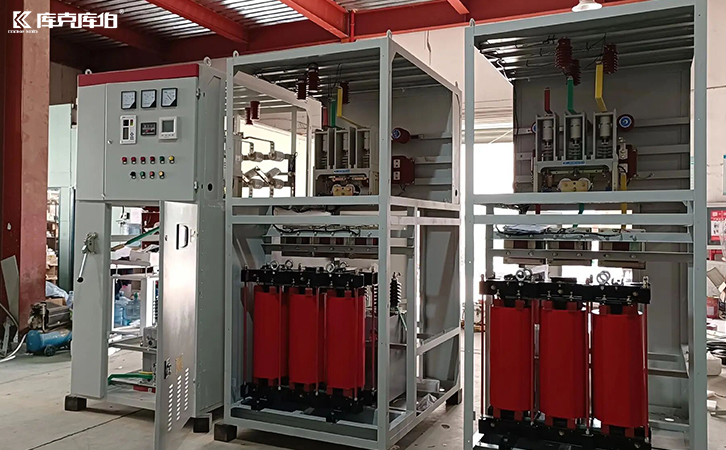

高压电抗器

一、表面放电或电晕放电

套管上部绝缘材料可能由于局部电场增强而产生电晕放电或表面放电。放电过程中会产生热量，导致绝缘发热。电晕放电通常发生在电场强度较高的区域，如绝缘表面不光滑或存在尖锐点的地方。

放电可能与污染（如灰尘、潮湿）或绝缘材料老化有关，导致绝缘性能下降。

二、电流泄漏

如果套管上的绝缘老化、受潮或受损，可能导致局部电流泄漏。这些泄漏电流通过绝缘层时会产生热量，从而引起套管上部的绝缘发热。

高压电流通过绝缘层时，会加剧局部发热，导致恶性循环，进一步损坏绝缘材料。

三、电气连接松动

如果电抗器套管的电气连接处有松动或接触不良，电流在接触点处产生电阻，导致局部发热，进而传递到套管上部绝缘。

尤其是在接头处，松动的连接可能产生微小的电弧，这不仅会发热，还可能进一步损坏套管绝缘。

四、电流过载

电抗器长期过载运行时，电流超过设计值，会引发过度的电流热效应，导致套管的绝缘部分过热。

过载电流通过电抗器时，产生的磁场和涡流效应也可能使套管上部的绝缘结构发热。

五、环境因素

高温、高湿或污染等恶劣环境条件会导致套管绝缘的散热能力下降，局部热量积聚，进而引起绝缘发热。

污染层可能吸收湿气，降低绝缘性能，同时还可能引发表面放电，增加发热。

六、绝缘材料老化

长期运行中，绝缘材料会由于电热、机械应力和环境因素的作用逐渐老化，导致其耐热和绝缘性能下降。当材料老化后，散热不良或绝缘强度降低，可能使其容易发热。

特别是随着使用年限的增加，绝缘层的机械性能和热性能会变差，更容易出现局部发热。

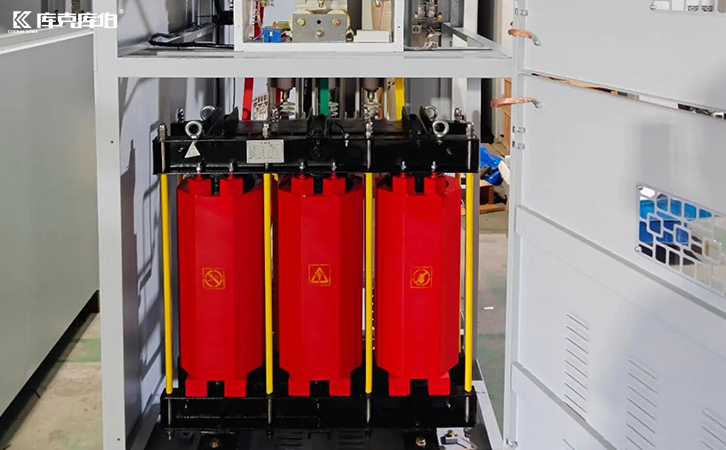

高压电抗器

高压电抗器套管上部绝缘发热的原因通常与电晕放电、电流泄漏、电气连接松动、过载运行、环境影响、绝缘材料老化及机械应力有关。解决这些问题可以通过定期维护、检测电气连接点、控制负载、清理污染物以及更换老化或受损的绝缘材料来减少发热风险。
