高压电抗器零序电抗和正序电抗是什么

返回列表来源：发布日期：2024-09-11 16:20:18【大中小】

高压电抗器的零序电抗和正序电抗是电力系统中描述不同序列分量（零序、正序和负序）对电流阻抗特性的参数，主要用于分析和处理三相不平衡和故障情况下的电气行为。但对于用户而言，零序及正序电抗到底是什么意思？

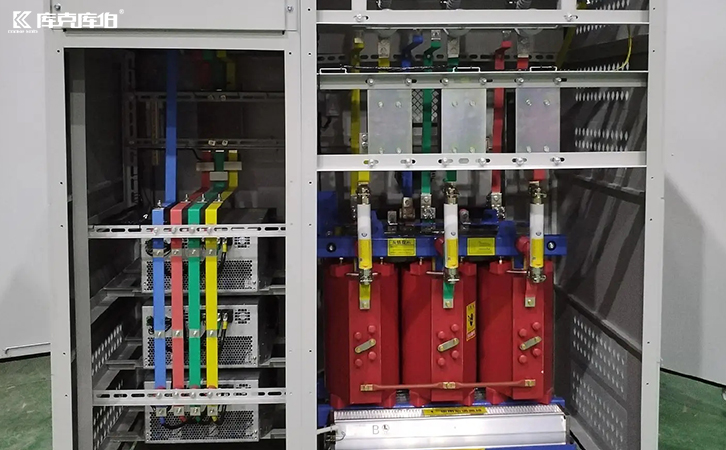

高压电抗器

一、正序电抗

1、定义：正序电抗是电抗器在对称三相系统中，对正序电流分量（即正常对称运行时的电流分量）的电抗值。正序电流是三相电流中相互对称、幅值相等、相位相差120度的电流分量，代表电网正常运行时的电流。

2、作用：在正常情况下，正序电抗用于限制短路电流，并对电力系统的无功功率调节产生影响。

二、零序电抗

1、定义：零序电抗是电抗器对零序电流（即三相不平衡或接地故障时产生的电流）的阻抗值。零序电流是三相电流中三相电流相等、同相位的电流分量，通常在接地故障时出现。

2、作用：零序电抗的大小直接影响单相接地故障电流的大小，并且在故障定位和保护设计中起着重要作用。高零序电抗可以有效限制接地故障电流，保护设备和电网安全。

三、零序电抗和正序电抗的区别

1、对电流的作用对象不同：正序电抗主要对系统正常运行的对称电流（正序电流）产生作用，而零序电抗主要在系统发生接地故障或不对称故障时对零序电流产生作用。

2、电流的性质不同：正序电流是系统在正常情况下的对称三相电流，而零序电流则是接地故障或三相不平衡情况下出现的特殊电流分量。

3、数值不同：一般情况下，零序电抗的数值会比正序电抗大很多，因为系统设计时会考虑限制故障电流，防止对设备产生过大冲击。

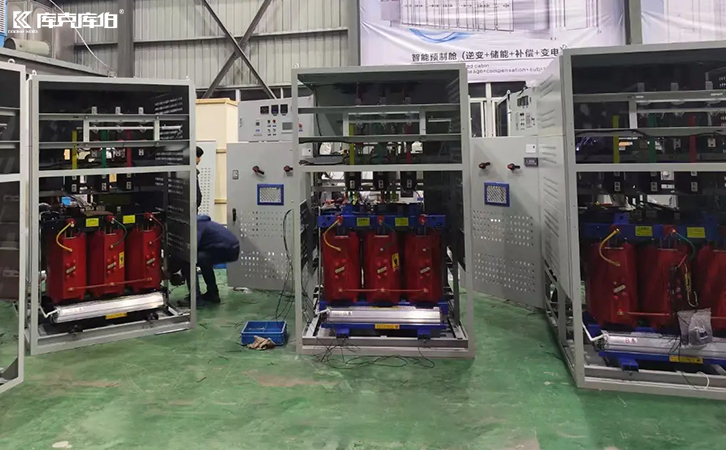

高压电抗器

总而言之，在电网中，高压电抗器通常用于限流或无功补偿。在发生接地故障时，零序电抗可以有效限制故障电流，减少对设备的损坏。而在系统正常运行时，正序电抗则用于调节电网的电压水平和无功功率。
