高压并联电抗器电流差动保护的作用、应用场景与配置要点

返回列表来源：发布日期：2024-10-15 16:18:27【大中小】

高压并联电抗器的电流差动保护主要用于快速检测并隔离电抗器内部及连接线路的相间短路、匝间短路和接地故障，是保障设备安全与电网稳定运行的关键快速保护措施。通过实时比较电抗器两侧电流的幅值与相位，该保护机制能够在内部发生故障时迅速动作，切除故障设备，从而避免事故扩大。

一、电流差动保护的核心作用

1.检测内部故障

当电抗器发生匝间短路、相间短路或绕组接地故障时，内部电流分布会出现异常，导致差动电流迅速增大。电流差动保护能够敏锐捕捉这一变化，实现对内部故障的精准识别。

2.避免设备损坏

通过及时隔离故障点，差动保护可以防止高压电流长时间流过受损的电抗器，从而避免故障进一步恶化，降低设备彻底损坏的风险。

3.提高系统稳定性

快速切除故障有助于减少短路电流对电网的冲击，降低故障对其他设备和系统的干扰，保障整体电力系统的稳定运行。

二、主要应用场景

1.电抗器组的故障保护

在多台电抗器并联运行的场景中，差动保护可以精确识别特定设备的内部故障，并将故障设备隔离，而不影响其他正常电抗器的持续运行。

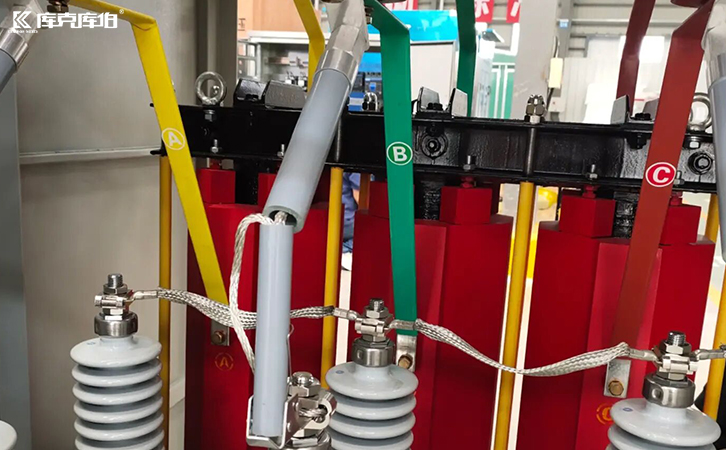

高压并联电抗器

2.长输电线路中的应用

在高压输电线路上，高压并联电抗器常用于限制工频电压升高。在此类场景中，差动保护能够及时发现电抗器本体及其连接线路上的故障，确保长距离输电的安全。

三、常见配置与整定注意事项

1.CT（电流互感器）配合

差动保护的准确性高度依赖于高精度电流互感器。在实际配置中，需确保两侧CT的极性和误差特性相匹配，以减少不平衡电流，避免保护误动作。

2.差动保护整定值

整定计算需综合考虑电抗器的额定电流、励磁涌流特性以及CT的误差范围。合理的整定值有助于确保保护装置在内部故障时具备足够的灵敏度，同时在外部故障或正常运行时不发生误跳闸。

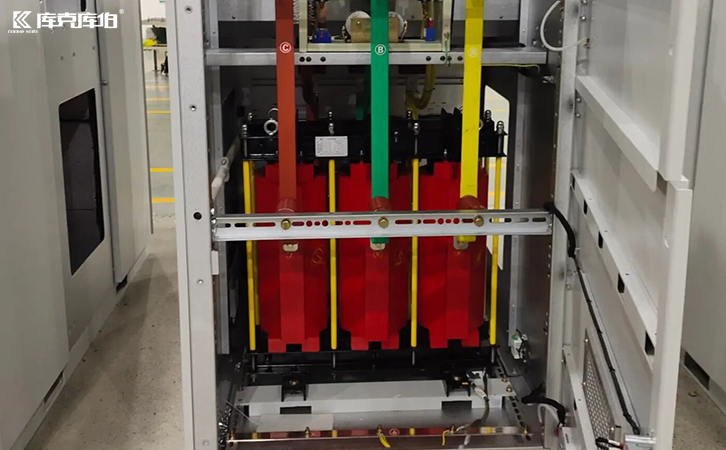

高压并联电抗器

3.励磁涌流的抑制

电抗器在投入运行的瞬间，可能会产生较大的励磁涌流，导致短时间内差动电流升高。为防止由此引起的误动作，通常需要采用谐波制动或延时跳闸等技术措施进行抑制。

综上所述，电流差动保护是应对电抗器内部故障的高灵敏度保护方式，合理的CT配置与整定值选择是保障其有效性的关键。在实际工程应用中，选择可靠的电抗器设备及配套的电能质量治理方案是保障系统稳定的基础。库克库伯电气提供包括电抗器在内的多种电能质量产品与综合治理方案，可根据现场工况进行适配，助力电力设备的安全与稳定运行。
