高压并联补偿电容器铭牌电压标注方法解析与选型要点

返回列表来源：发布日期：2025-09-01 16:33:25【大中小】

高压并联补偿电容器的电压标注主要包含额定电压（Un）及其在特定接线方式下的相电压或线电压表达，准确理解这些标注是确保设备在系统过电压、谐波治理及串联电抗器工况下安全运行与精准选型的核心前提。在电力系统中，这类设备是无功补偿、提高功率因数、改善电压质量和降低线路损耗的关键，其铭牌参数直接决定了补偿装置的长期稳定性。

一、为什么电压标注对电容器选型至关重要？

高压并联补偿电容器并接在线路中，长期承受系统运行电压。其使用寿命和安全性高度依赖于工作电压与额定电压的匹配程度。过电压会导致电容器介质过早老化、发热甚至击穿；欠电压则会影响其无功输出容量，导致补偿不足或系统电压偏低。因此，正确的电压标注和选型是保障补偿装置稳定运行的基础。

二、核心参数：额定电压（Un）的定义

额定电压是电容器铭牌上最核心的参数，通常标注为“额定电压”或“Un”。它指的是电容器设计时所规定的基准工频电压有效值，单位一般为kV。这一参数是评估电容器耐压能力和输出容量的基准线。

三、常见电压标注方法及其实际含义

在实际的铭牌和技术参数中，电压标注方式会根据接线方式和应用场景有所不同，具体含义各有侧重。

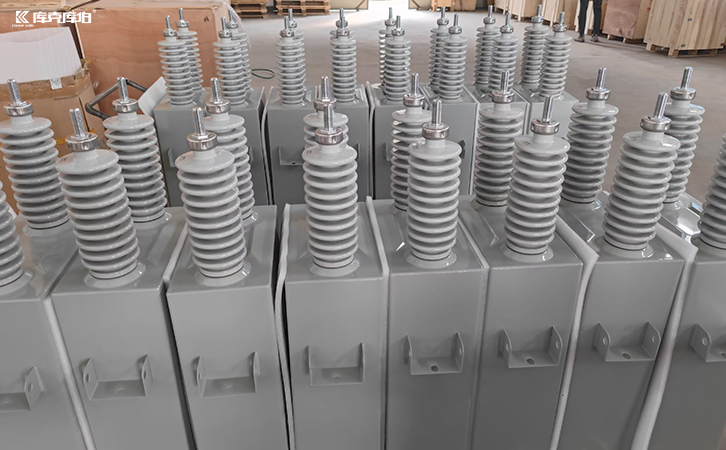

高压并联补偿电容器

1.单一电压值标注

格式通常为 Un = 12kV。这是最直接的标注方式，表明该电容器的额定电压为12kV。它通常对应电容器三相接成星形（Y形）运行时，其两端所能长期安全承受的最高工频线电压。

2.星形接法下的相电压与线电压标注

格式如 Un = 11/√3 kV 或 Un = 11/√3 - 12/√3 kV。这是较为规范和常见的标注方法。它精确反映了电容器在星形接法下所能承受的相电压水平，并综合考虑了系统过电压和接线方式等关键因素。

3.三相容量与单相电压结合标注

格式如“额定电压：12kV，额定容量：200kvar”。此处的12kV通常指线电压。该标注表明，当此三相电容器组接入额定线电压为12kV的系统中时，它能提供200kvar的三相总无功容量。

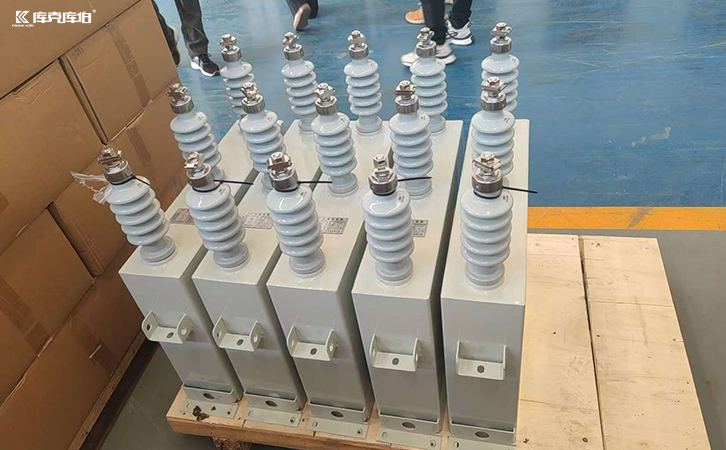

高压并联补偿电容器

考虑串联电抗器后的电压抬升标注

格式如 Un = 12/√3 kV（适用于串联电抗率为X%的场合）。在谐波治理场合，电容器前端通常会串联电抗器。电抗器会分掉一部分电压，导致电容器两端的实际电压高于系统母线电压。因此，在选型时必须考虑这一电压抬升效应，避免电容器因实际运行电压过高而损坏。

复杂工况下的无功补偿与综合选型建议

高压并联补偿电容器的电压标注并非简单的数字，而是结合了系统工况的综合参数。在实际项目中，除了关注电压标注，还需结合现场系统电压、谐波含量、负载波动等因素进行综合评估。针对复杂的电能质量治理需求，库克库伯等品牌提供定制化的系列产品与组合治理方案。对于存在谐波、无功和三相不平衡问题的现场，可结合APF（有源电力滤波器）、SVG（静止无功发生器）与电容电抗进行综合治理。例如，在冲击性强、无功波动大的场景优先推荐SVG，而在相对稳定的基础无功补偿场景中，合理配置电容电抗并准确匹配电压参数，则有助于保障产品长期稳定运行并降低整体投入成本。
