高压补偿电容器1w与3w的区别及内熔丝保护机制解析

返回列表来源：发布日期：2025-09-11 16:29:04【大中小】

高压补偿电容器标注的“1w”和“3w”主要代表设备的结构形式与内部保护机制的差异，其中“1w”通常指单相结构且内部无熔丝保护的设备，而“3w”则指三相一体结构且内部带有独立熔丝保护的设备。在工业电力系统中，理解这两种类型的区别对于确保无功补偿系统的安全稳定运行以及合理选型具有重要意义。

一、1w与3w高压补偿电容器的基本结构差异

1.1w电容器：单相结构与外部保护

1w电容器的基本单元为单相结构。在实际的三相补偿柜应用中，通常需要配置三台单相电容器，并通过星形（Y）或三角形（△）接法组合成一个完整的三相补偿单元。在保护机制方面，1w电容器内部没有独立的熔丝，其过流和短路保护主要依赖外部设备，如外置熔断器或继电保护装置来实现整体防护。

2.3w电容器：三相一体与内熔丝保护

3w电容器采用完整的三相一体式设计，内部由三个独立的电容单元连接成三角形或星形，并统一封装在同一个外壳内。其核心优势在于内部保护机制：每个电容单元均串联了独立的熔丝。当某个电容单元发生故障击穿时，串联的熔丝会迅速熔断，将故障单元从电路中隔离，从而保证其余正常单元继续运行，实现元件级的精细化保护。

二、内熔丝保护在高压电容器中的关键作用

高压电容器内部由多个电容元件通过串并联组成。在缺乏内熔丝保护的情况下，若单一元件发生击穿，与其并联的完好元件会向故障点释放巨大能量，极易引发油箱爆裂或起火等严重安全事故。

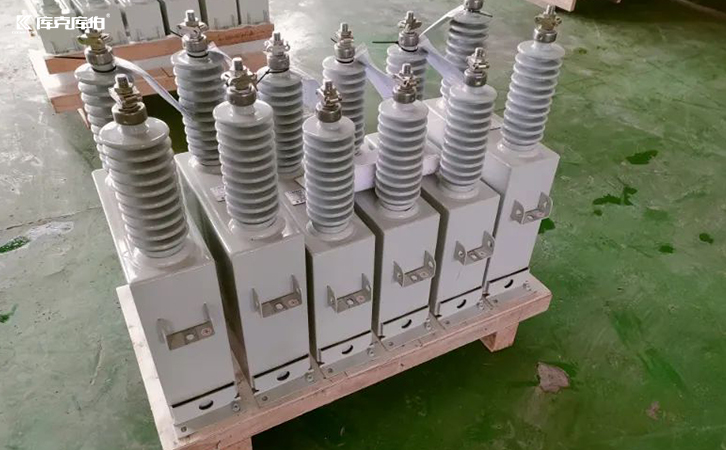

高压补偿电容器

3w电容器配备的内熔丝能够在毫秒级时间内切断故障回路，将损坏范围控制在最小，有效实现故障隔离。这种设计大幅提升了设备的运行安全性，避免了灾难性事故的发生，是高压无功补偿系统稳定运行的重要保障。

三、高压补偿电容器的选型与综合治理建议

在实际项目选型时，企业需综合评估项目预算、配电系统重要性以及日常维护能力。针对无功不足、功率因数偏低或电压波动等电能质量问题，合理的设备配置至关重要。

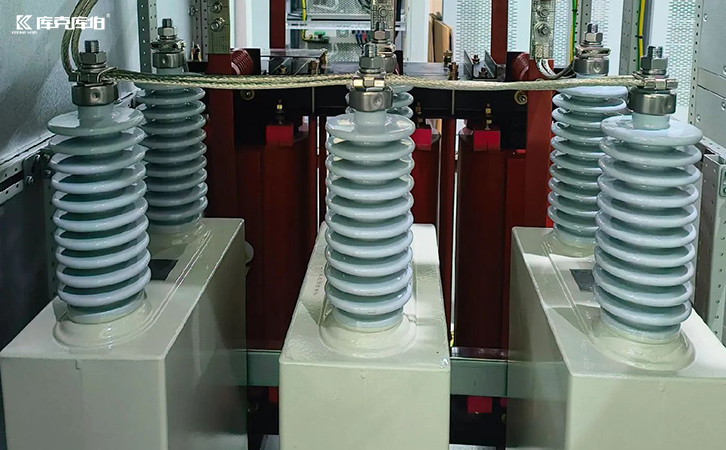

高压补偿电容器

库克库伯电气在电能质量综合治理领域提供包括高压油浸式电容器、低压干式电容器、电抗器及无功补偿柜在内的多种产品。针对工业制造、新能源、冶金及化工等复杂用电场景，可结合现场勘测与负载分析数据，提供从产品选型、参数配置到安装指导的定制化技术服务。无论是新建厂区还是老旧配电系统改造，选择具备完善检测认证与技术支持的补偿设备，有助于降低线路损耗并提升整体电能质量。
