干式铁芯电抗器磁饱和是什么问题

返回列表来源：发布日期：2025-05-20 16:26:05【大中小】

干式铁芯电抗器磁饱和是指铁芯中的磁通密度超过其饱和点，导致磁导率急剧下降、电抗值降低，并引发一系列电气和热效应异常的问题。它是一种典型的设计或运行失配现象，可能导致系统异常甚至设备损坏。那么，磁饱和原因是什么？该如何解决？

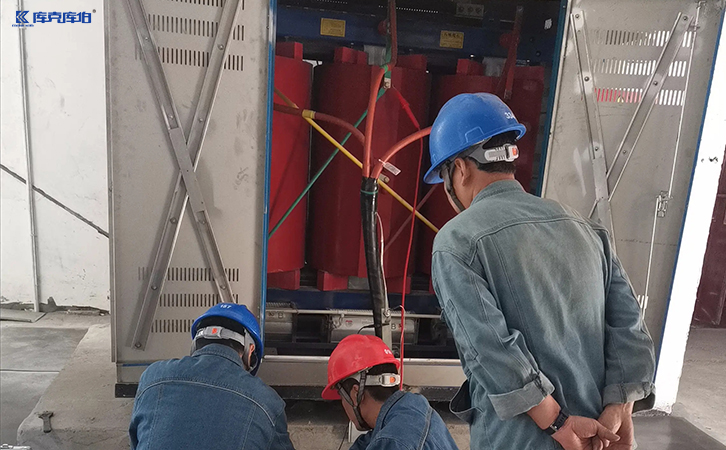

干式铁芯电抗器

一、什么是磁饱和？

铁芯材料（如硅钢片）有一个磁通密度上限（饱和磁感应强度），通常在 1.5~1.8 t。当工作磁通密度超过这个值时：

1、铁芯磁导率急剧下降；

2、铁芯不能有效引导磁通；

3、电抗器表现出“失控”特性；

4、电流增大、发热严重。

二、导致磁饱和的常见原因

1、设计原因：设计计算磁密过高、匝数偏少、截面积不足。

2、电压过高：电抗器所接系统电压超过其额定值，导致磁通密度增加。

3、系统谐波严重：高次谐波频繁穿越电抗器，形成磁通累计叠加。

4、频率异常：电网频率异常，磁通计算偏差。

5、接线错误：串联错误或线圈极性接反，等效匝数异常。

6、并联谐振：铁芯材料质量不佳或长期运行已部分退磁，磁性能劣化。

三、预防与处理建议

1、设计阶段：合理控制磁通密度（一般不超过1.5t）；按额定电压+10%留裕量设计；优选高磁导率、高饱和磁通密度材料（如非晶合金）；

2、运行阶段：严格监测运行电压与频率；加装过电压保护器、浪涌抑制器；定期红外测温、监控运行电流；谐波环境下应使用谐波型电抗器（如7%滤波电抗器）；

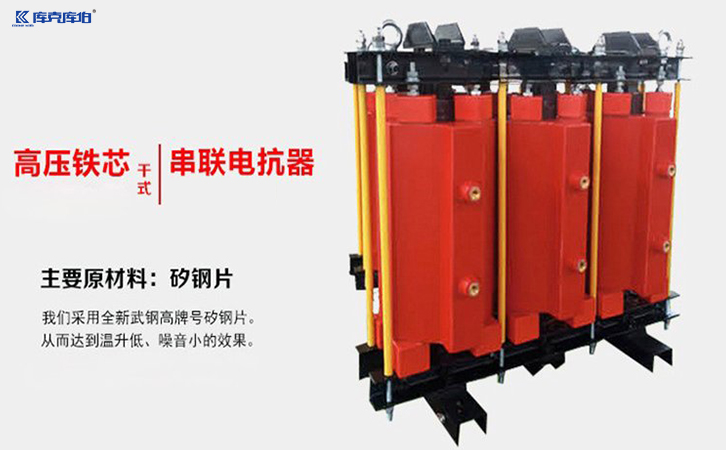

低压滤波电抗器

综上所述，如果干式铁芯电抗器在使用过程中出现磁饱和问题。那么可以通过，如确认饱和，建议立即停机排查；检查电源电压是否超限；检查系统中是否发生谐振；必要时更换为更高设计裕度的电抗器等处理措施来解决。
