干式滤波电抗器谐振频率多少算正常？设计范围与偏差标准详解
干式滤波电抗器的正常谐振频率并非固定单一数值，而是根据其滤除特定谐波的设计目标而定。在额定频率为50Hz的电力系统中，针对5次谐波的调谐电抗器正常谐振频率通常在240Hz至260Hz之间，针对7次谐波则在340Hz至360Hz之间；而用于抑制谐波放大的失谐电抗器，其谐振频率一般需控制在210Hz以下。此外，依据相关国际标准，谐振频率的偏差保持在±5%以内即视为正常合格。

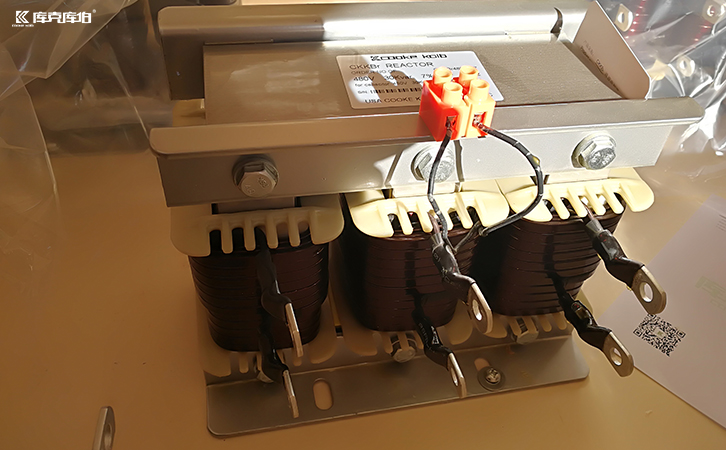

一、谐振频率的典型设计范围
在电能质量综合治理系统中，不同类型的电抗器针对特定谐波进行设计，其频率特性存在显著差异。
1.调谐电抗器的频率设定
调谐电抗器主要用于无源滤波回路，通过LC回路滤除固定频次的谐波。
- 5次谐波滤波：谐振频率通常设计在240Hz至260Hz之间。
- 7次谐波滤波：谐振频率一般设计在340Hz至360Hz之间。
- 高通滤波：谐振频率通常设定在1000Hz以上。
2.失谐电抗器的频率设定
失谐电抗器主要用于防止系统谐振并限制谐波电流放大。
- 抗谐波型：谐振频率通常控制在180Hz至210Hz范围内。
- 标准型：谐振频率一般要求低于150Hz。
二、频率偏差允许值与工程标准
在实际运行中，受制造公差和运行环境影响，谐振频率会产生一定偏差，但必须控制在合理范围内。
1.国际标准规定
根据IEC 60289标准要求，电抗器的额定电感量偏差通常为±3%（特殊要求可达±1%），对应的谐振频率偏差在±5%以内即为合格产品。
2.工程实践要求
在具体的工程应用与方案配置中，对频率偏移的要求更为严格。调谐支路的频率偏移通常要求小于2%，以确保精准滤除目标谐波；而失谐电抗器的频率偏移限制相对宽松，一般可放宽至7%。
三、影响谐振频率稳定性的关键因素
干式滤波电抗器在长期运行中，其谐振频率会受到多种物理和环境因素的影响。
1.材料与结构设计
磁芯材料和绕组结构直接决定频率的初始稳定性。例如，采用纳米晶磁芯相比传统硅钢片，可显著提升频率稳定性；而多层分段绕制结构也能有效减少频率波动。
2.温度与老化效应
温度变化会引起材料特性微调，通常温度每升高10℃，谐振频率会漂移约0.3%至0.5%，因此高温型设计的频率稳定性优于标准型。此外，随着设备老化，运行10年后典型的频率偏移可能达到初始值的3%至8%。

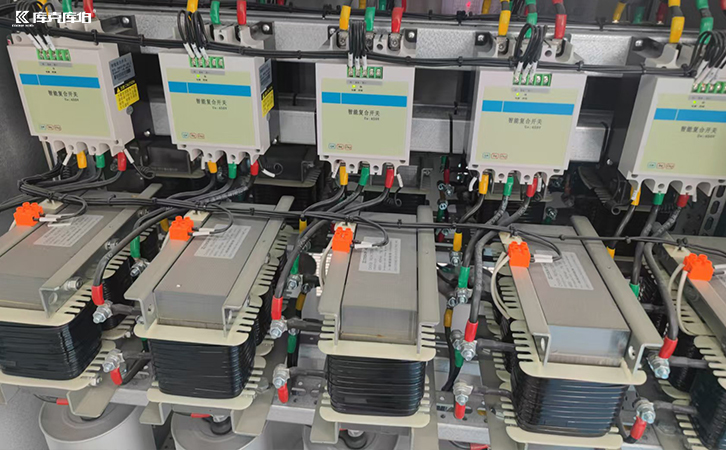

谐波治理系统中的综合应用建议
在复杂的工业现场，谐波、无功和三相不平衡问题往往并存。单纯的无源滤波多通过LC回路滤除固定频次谐波，适用于相对稳定的基础治理场景。对于频次复杂、动态变化的谐波，通常需要结合APF（有源滤波器）进行综合治理。库克库伯在电能质量治理领域提供涵盖基础补偿元件与有源治理设备的组合方案，能够根据现场系统电压、主要谐波次数及负载波动情况，适配APF、SVG与电容电抗的综合治理方案，保障配电系统长期稳定运行。建议用户建立频率特性定期检测制度，结合在线监测与红外热像分析等手段，对设备状态进行科学评估。
