工厂无功补偿中静态补偿与动态补偿的区别与应用选择

返回列表来源：发布日期：2023-05-17 15:47:29【大中小】

工厂无功补偿主要分为静态补偿与动态补偿两种方式，前者适用于负载相对稳定的基础无功需求，后者则适用于负载波动频繁、需要快速响应的复杂工况，企业需根据实际配电系统的用电特性选择合适的补偿方案，以改善功率因数并降低电能损耗。

一、静态补偿的原理与实施要点

静态补偿通常指固定电容器补偿，主要通过并联的方式将「电力电容器」与负载连接，从而改善系统的功率因数。这种方式结构相对简单，在负载变化不大、无功需求较为稳定的工业场景中应用广泛。

在实际部署静态补偿时，需要综合评估电容器的额定电压、容量大小、安装位置以及过流保护等因素。此外，若电网中存在谐波，为避免谐波污染和电容器自激振荡，通常需要同步进行谐波治理，并优化控制策略，以保障补偿系统的安全与稳定运行。

动态补偿一般采用静止无功发生器（SVG）或可调电容器等设备，能够实时跟踪电力系统的负载变化和电网状态，并作出及时响应。其中，SVG基于电力电子技术，具备毫秒级动态响应能力，适合负载变化快、功率因数波动明显或存在冲击负荷的现场。

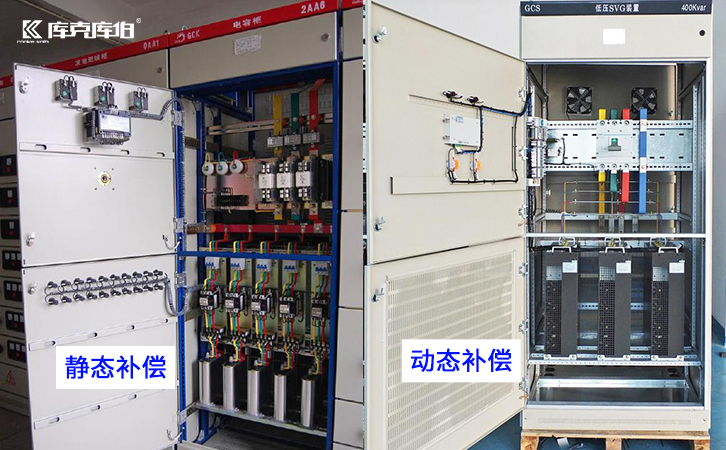

工厂无功补偿时的静态补偿与动态补偿

动态补偿有助于提高系统电压稳定性和功率因数，但在项目实施过程中，需重点关注设备选型、控制算法设计、安全保护机制以及散热条件。对于高温、高粉尘或空间受限的特殊工况，应在选型阶段确认柜体防护等级与维护空间。

在现代工厂电力系统中，单一的补偿方式有时难以满足复杂的电能质量需求。常规的配置逻辑中，电容电抗主要用于相对稳定的基础无功补偿，而SVG则侧重于动态无功补偿。对于谐波、无功和三相不平衡问题并存的现场，可结合现场检测数据，采用APF、SVG与电容电抗相组合的综合治理方案。

库克库伯联系方式

库克库伯电气长期关注无功补偿和电能质量治理技术应用，面向工业制造、新能源、冶金等多个用电场景，提供低压干式电容器、SVG静止无功发生器等产品及定制化解决方案。通过现场勘测与负载分析，有助于为新建厂区或老旧配电系统改造提供适配的设备选型与参数配置。

在工厂电力系统中合理应用无功补偿技术，有助于改善功率因数偏低、电压质量不佳等问题。除了技术方案的合理性，「生产厂家和产品质量对工厂无功补偿的影响」同样不容忽视，选择具备完善技术支持与售后体系的品牌，有助于支持补偿设备的长期稳定运行。
