低压系统无功补偿电容器的接线方式与配置优化指南

返回列表来源：发布日期：2024-01-19 16:26:31【大中小】

在低压配电系统中，无功补偿电容器的接线方式主要分为并联、串联和混联三种，而正确的接线配置结合合理的容量选择、控制策略以及线路优化，是保障电力系统高效运行、降低无功损耗并改善电能质量的关键前提。

一、常见的电容器接线方式

并联接线是将电容器与电源系统的母线并联连接，通过控制开关的投切来实现无功补偿。这种方式接线简单、操作便捷，通常适用于容量较小的基础补偿场景。在实际操作中，需确保接线的可靠性，以避免产生电弧或短路风险。

串联接线将电容器连接在电源系统的母线上，主要通过改变电容器的电压来调节无功功率。此方式多见于容量较大的系统，有助于提升系统的补偿能力与稳定性。不过，采用串联接线时必须严密计算电压分配并制定控制策略，防止电压过高损坏设备。

混联接线综合了并联与串联的优势，将电容器以混合方式接入电源系统。对于容量需求大且对低压系统无功补偿要求较高的复杂工况，混联接线能够提供更好的补偿效果。这要求各电容器之间具备良好的协调运行能力与精准的控制策略。

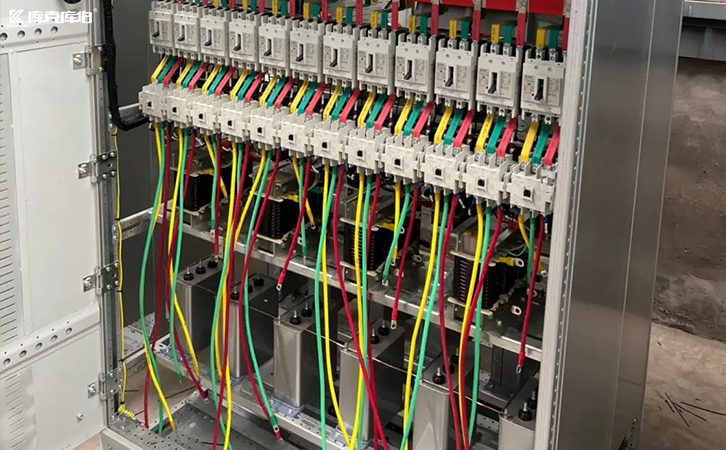

无功补偿电容器

正确选择电容器容量是确保补偿效果的基础。容量过大或过小均可能引发过补、欠补或系统震荡。企业应根据现场实际负荷特性进行合理分配。例如，针对存在谐波干扰的工业制造或新能源场景，可选择具备一定抗谐波能力的电容器，其抗谐波能力通常可涵盖 10% 至 130%，在特定设计下可扩展至更高水平，以适应复杂工况。

控制策略直接关系到系统的运行稳定性。常见的策略包括定时控制、电压控制和无功功率控制等。对于负载波动频繁的现场，传统的固定投切可能导致响应滞后。此时，可引入支持过零投切的晶闸管开关，避免投切涌流，实现更灵活的自动无功调节。

合理的线路走向与接地方式能有效降低电压损耗和谐波干扰。在设备选型上，考虑到复杂工况下可能出现的鼓包或漏液风险，采用全干式结构或防爆型电容器有助于降低异常工况下的运行风险。这类产品无漏油隐患，在规定工况下设计使用寿命较长，且能通过相关老化与破坏试验标准。

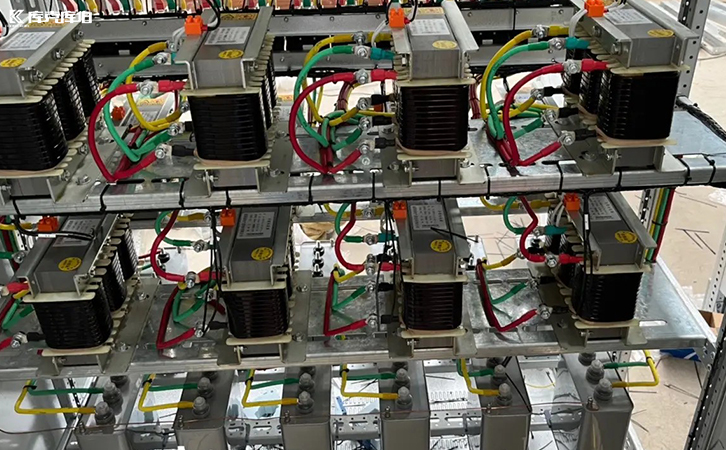

低压电容器

综上所述，低压系统无功补偿不仅依赖于基础的接线方式，更需要结合现场工况进行系统性的配置与优化。通过科学的容量规划、灵活的控制策略以及针对性的综合治理方案，企业能够有效改善电能质量，降低运行风险与能耗成本。
