低压无功补偿控制器接线操作指南与安全规范
低压无功补偿控制器的接线操作需严格遵循断电准备、图纸分析、电源与测量信号接入、电容及继电器控制连接等标准化流程，以确保设备的安全运行与无功补偿系统的稳定性。作为提升电能质量的关键环节，规范的接线不仅影响电力系统的整体效率，也直接关系到用电设备的安全。
一、接线前的安全准备与图纸确认
在进行任何电气操作前，安全与规划是首要前提。
- 断电与验电：必须确保主电源及相关控制电源已完全关闭，并采取防误合闸措施，防止操作过程中发生电击危险。
- 设备外观检查：仔细检查「低压无功补偿控制器」、接线端子、控制电缆及互感器等组件，确认外观完好无损且规格匹配。
- 接线图纸分析：详细阅读控制器的原理图与接线图，确认实际接线方式与设备铭牌规格、现场电网环境一致。明确电源端子、控制端子、继电器输出端子及测量端子的具体位置与功能。
二、核心接线步骤解析
1.电源与接地接线
将三相交流电源（通常为380V）准确接入控制器的输入电源端子。若控制器设计需要接入中性线（零线），需确保中性线连接牢固且相序正确。同时，必须将控制器的接地端子可靠接入系统地线，这是保障设备与人身安全的基础防线。

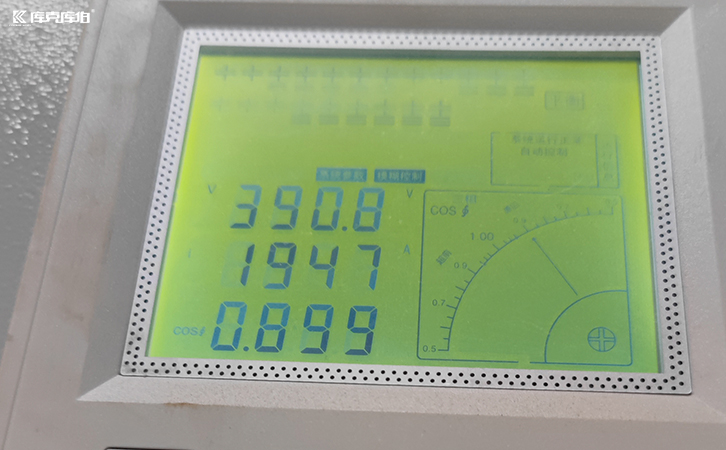

2.电压与电流测量信号接入
控制器需要实时监测电网参数以做出补偿决策。电压测量方面，需将三相电压信号接入控制器的电压输入端或电压传感器；电流测量方面，需通过电流互感器（CT）采集三相电流信号，并将其二次侧输出正确接入控制器的电流测量端子，需注意互感器的极性不可接反。
3.补偿电容与保护设备连接
将电容器组的控制回路与控制器的输出端子相连。控制器通常通过内部继电器或外部投切开关来控制电容器的投入与退出。为防止电容器出现过载、短路等故障，回路中需按规范配置相应的熔断器或断路器等保护设备。

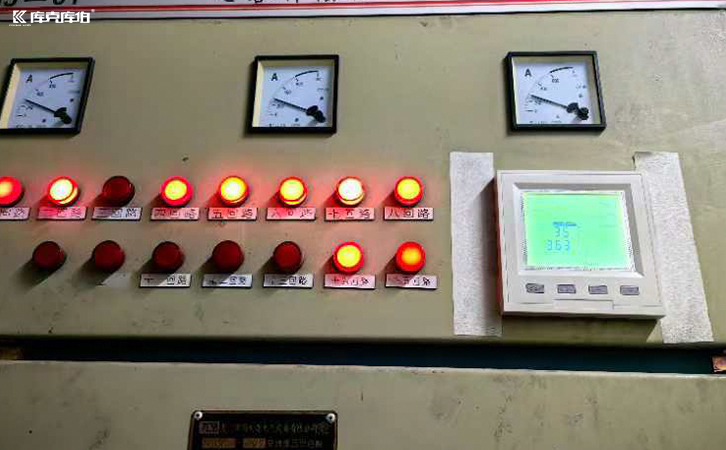

4.继电器输出与控制信号接线
控制器的继电器输出端需连接至外部的开关执行设备（如接触器、复合开关等）。控制器根据测算的无功缺额输出相应的控制信号，驱动这些执行机构完成电容器的投切操作。
三、接线规范与后续调试建议
所有接线操作均须符合电气安全规范及产品操作手册的要求。接线完成后，需进行全面的线路复核。在通电调试阶段，应逐步验证电压电流采样准确性、相序正确性以及投切逻辑的合理性。
在实际工业现场，由于负载特性复杂，无功补偿系统的配置与调试往往需要结合具体的检测数据进行分析。对于新建厂区或既有配电系统改造项目，企业在实施过程中如有疑问，建议咨询专业电气工程师。像库克库伯电气等专注电能质量治理的服务商，可结合现场工况提供从负载分析、参数配置到安装指导与日常运维培训的技术支持，协助用户选择更贴合实际运行条件的治理方案，从而帮助降低线路损耗并改善电能质量。
