低压滤波电容器在电流大的场合是否稳定

返回列表来源：发布日期：2025-05-06 16:23:42【大中小】

在工业电力系统中，低压滤波电容器作为抑制谐波、改善电能质量的关键元件，其在大电流工况下的稳定性备受关注。随着变频器、整流装置等非线性负载的广泛应用，低压滤波电容器面临着电流冲击挑战。那么，如何判断滤波电容器在电流大的场合是否稳定呢？

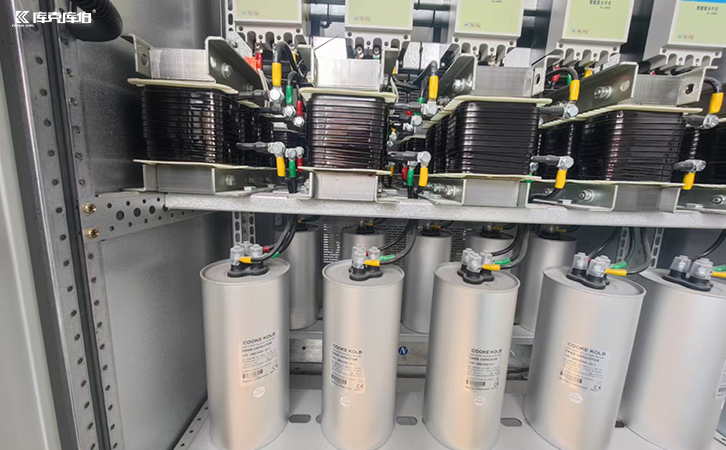

低压滤波电容器

1、电流承载能力的关键设计要素

低压滤波电容器在大电流场合的稳定性首先取决于其设计参数：导体截面积需满足电流密度≤3a/mm²的要求；内部连接应采用多层铜箔结构而非传统引线；端子的接触压力应保持在50-100n范围内。

2、介质材料的耐电流特性

低压滤波电容器的稳定性核心在于介质材料选择：金属化聚丙烯薄膜的方阻应控制在20-40ω/□；边缘加厚处理可提高抗浪涌能力；采用分段蒸镀技术可防止局部过热。

3、散热系统的优化配置

大电流工况下低压滤波电容器的稳定性极大依赖散热设计：自然冷却型需保证间距≥20mm；强制风冷要求风速≥3m/s；水冷式的进水温度应低于35℃。

4、谐波环境下的特殊考量

在谐波电流丰富的场合，低压滤波电容器需特别关注：额定电流需按irms=√(i1²+i3²+i5²+...)计算；配置调谐电抗器防止谐振；采用抗谐波型设计（thd耐受能力≥30%）。

5、保护系统的完善程度

保障低压滤波电容器稳定运行必须配备：过流保护（动作值1.3in）；温度保护（65℃跳闸）；压力释放装置（爆破压力≥5bar）。

6、安装方式的稳定性影响

大电流场合的低压滤波电容器安装需注意：母排连接扭矩需达到规定值（通常15-20n·m）；避免机械应力传导；三相组安装应保证对称性。

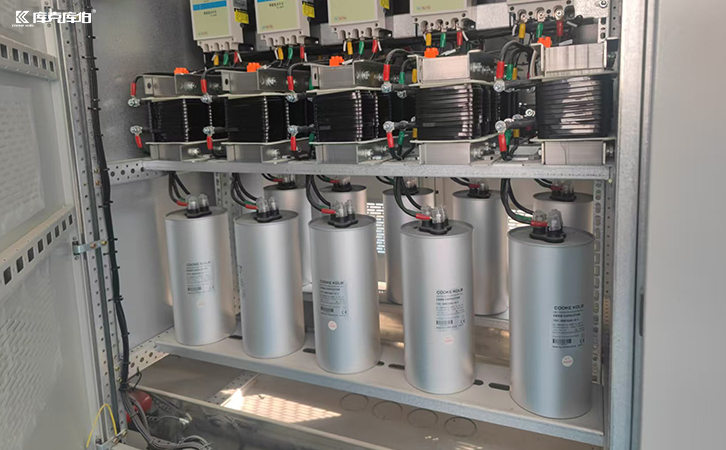

低压滤波电容器

低压滤波电容器在大电流场合的稳定性是设计水平、材料技术、应用环境等多因素共同作用的结果。通过优化导体设计、选用高级介质材料、完善散热系统等措施，现代低压滤波电容器已能够可靠应对大多数大电流工况。
