低压串联干式电抗器的核心功能与电能质量治理应用分析
低压串联干式电抗器在低压配电系统中主要用于抑制谐波、限制合闸涌流以及提升系统稳定性，是保障电能质量和设备安全运行的关键基础元件。随着电力电子设备的广泛应用，电网谐波污染问题日益突出，合理配置电抗器与电容器等补偿设备，能够有效改善系统电能质量并延长设备使用寿命。
一、低压串联干式电抗器的核心功能
1.谐波抑制与滤波
低压串联干式电抗器通过与电容器串联组成滤波回路，能够有效抑制5次、7次等特征谐波。这种配置不仅可以降低系统总谐波畸变率（THD），还能有效防止谐波放大现象的发生，从而净化电网环境。
2.限流保护与设备延寿
在电容器投入电网的瞬间，会产生较大的合闸涌流。串联电抗器能够有效限制这一涌流，将其降低至额定电流的5倍以下。这不仅保护了电容器免受过电流冲击，还显著延长了电容器及相关配套设备的使用寿命。
3.提升系统稳定性
电抗器的引入能够提高系统的阻尼特性，防止并联谐振的发生。在复杂的配电网络中，这种阻尼作用有助于增强电网的整体稳定性，确保供电的连续性与可靠性。

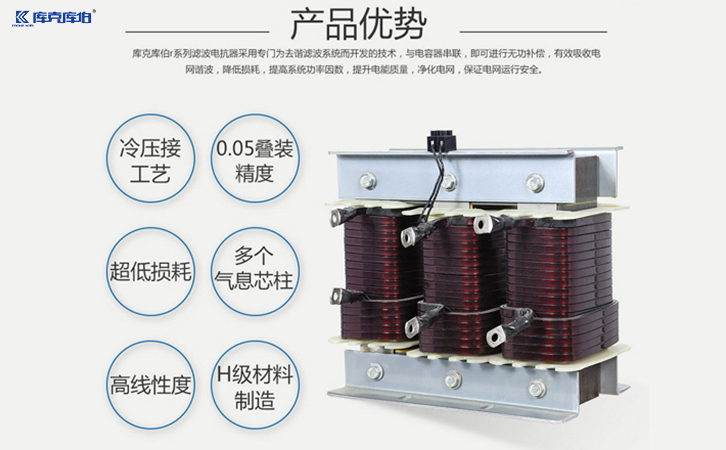

二、技术特点与结构优势

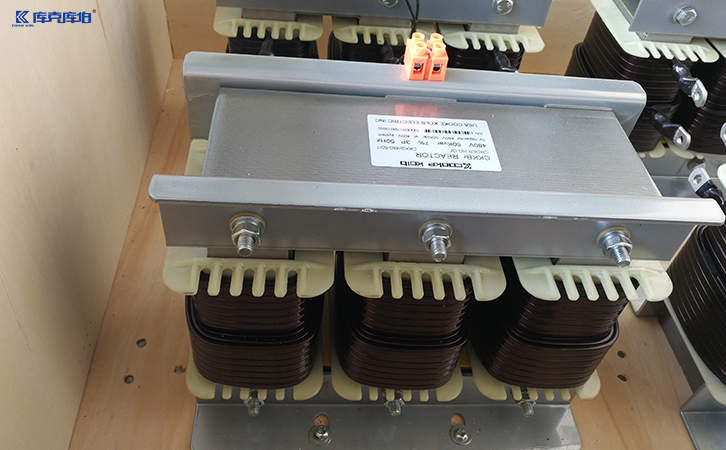

1.干式结构与材料工艺
现代低压串联干式电抗器采用全干式设计，无油无污染，消除了漏油风险。其绕组通常采用环氧树脂浇注工艺，具备较高的机械强度。部分产品采用铝制绕组，具有温升低、损耗小的特点，进一步提升了运行效率与安全性。
2.性能指标与环境适应性
在性能方面，优质电抗器的电抗值精度可控制在±3%以内，具备良好的线性度和较强的过载能力，同时运行噪音低、振动小。在环境适应性上，其防护等级可达IP00至IP23，能够适应-25℃至+45℃的工作环境，并支持户内与户外等多种灵活的安装方式。
三、在电能质量综合治理中的应用方案
在实际的工业与商业配电场景中，低压串联干式电抗器通常不单独使用，而是作为电能质量综合治理方案的重要组成部分。针对相对稳定的基础无功补偿需求，电容电抗组合是常见的配置方式。
对于谐波、无功、功率因数和三相不平衡问题并存的复杂现场，可结合有源电力滤波器（APF）、静止无功发生器（SVG）以及电容电抗等构建组合治理方案。例如，库克库伯电气在提供电能质量综合治理服务时，会根据现场系统电压、主要谐波次数及负载波动情况，采用APF加电容电抗，或APF、SVG与电容电抗协同工作的模式进行精准适配。
通过合理配置低压串联干式电抗器及其他治理设备，不仅有助于保障系统长期稳定运行，还能满足多行业复杂工况下的无功补偿和电能质量优化需求。
低压串联干式电抗器作为现代低压配电系统的重要组成部分，在谐波治理、系统保护等方面发挥着关键作用。随着电力系统对电能质量要求的不断提高，其应用场景将持续拓展，为各类工业与商业设施的安全、高效运行提供坚实保障。
