低压补偿柜电抗器C相电流过大及发热原因分析与解决方案

返回列表来源：发布日期：2025-11-24 15:12:15【大中小】

低压补偿柜电抗器C相电流过大并伴随发热，通常是由三相电流不平衡、电气连接处接触不良以及系统谐波含量过高引起的。针对这些原因，企业可以通过调整负载平衡、紧固电气连接以及引入专业的谐波治理设备来有效解决，从而保障电力系统的稳定运行。

一、C相电流过大与发热的常见原因

在电力系统中，由于负载分配不均或设备故障，容易导致三相电流出现不平衡现象。特别是在三相负载不对称的工况下，某一相的电流可能会显著增大。当C相电流长期处于过载状态时，电抗器内部损耗增加，进而引发明显的发热问题。

电抗器的接线端子或电缆连接处如果存在松动或氧化，会导致电气接触不良。这种情况下，电流在流经接触点时会受到阻碍，局部接触电阻增大。高电阻区域在C相电流通过时会产生额外的焦耳热，导致局部温度异常升高，最终表现为设备发热。

低压补偿柜中的设备常与谐波治理装置结合使用，但如果电网系统中的谐波水平过高，尤其是存在大量高次谐波时，会给设备带来额外负担。谐波电流在通过电抗器时，会产生比基波电流更高的热效应。长期承受谐波冲击，不仅会导致C相发热，还可能加速设备绝缘老化。

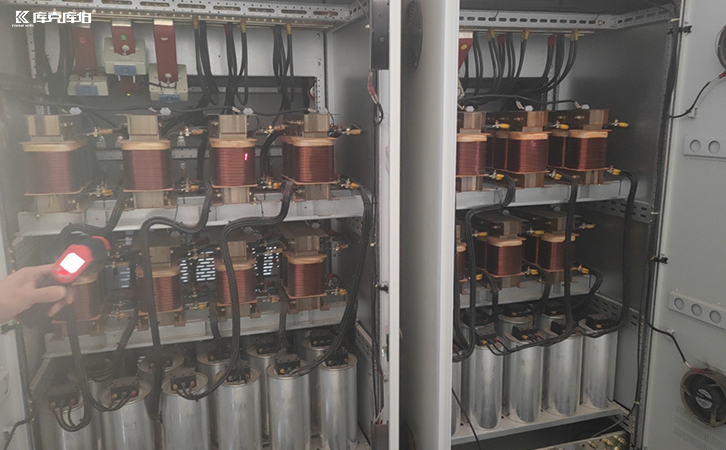

低压补偿柜

确保电力系统的三相负载平衡是减少电流不平衡的基础手段。通过合理规划和调整各相负载的分配，确保电流均匀分布，可以从源头上避免C相电流的过度集中与发热。

建立定期的设备巡检机制，重点检查电抗器及其连接部分的接触情况。确保接线端子和电缆连接牢固可靠，及时清理氧化层并重新紧固，能够有效避免因接触电阻过大导致的过热隐患。

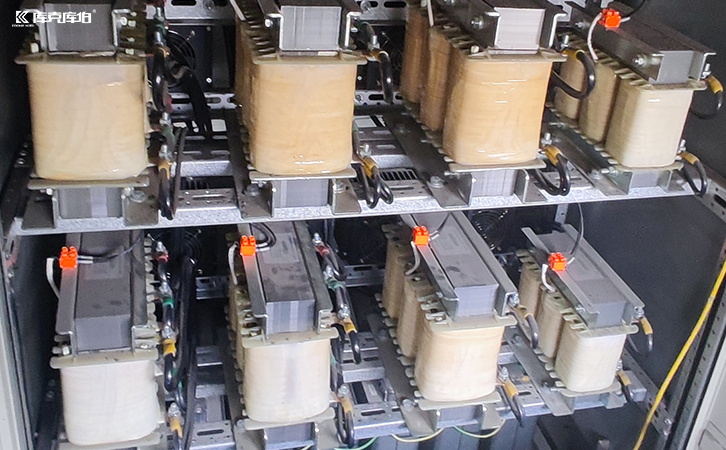

滤波电抗器

综上所述，低压补偿柜中C相电流大发热多源于电流不平衡、接触不良及谐波干扰。通过优化负载、加强日常维护，并结合库克库伯电气等提供的APF、SVG及电抗器等电能质量产品进行综合治理，可以有效预防设备过热，延长系统使用寿命，确保工业生产的安全与高效。
