低压APF有源滤波器动态抑制谐波的实际效果与应用分析

返回列表来源：发布日期：2025-05-26 16:15:22【大中小】

低压APF有源滤波器在动态抑制谐波方面效果显著，能够实时追踪并补偿复杂多变的谐波电流，有效解决非线性负载频繁变化导致的电能质量问题，保障用电设备稳定运行。

一、动态抑制谐波的核心优势

1.实时响应与宽频带补偿

与传统无源滤波主要滤除固定频次谐波不同，有源滤波能够应对频次复杂、动态变化的谐波。apf有源电力滤波器通常采用DSP（数字信号处理器）与FPGA等高速控制技术，能够在几十微秒到几百微秒的时间内识别并补偿谐波。这种宽频带抑制能力使其能有效滤除从第3次到第50次甚至更高次的谐波电流，动态追踪电网谐波变化并持续调整补偿输出，适用于电焊机、变频器、电梯、轧机等负载变化快的系统。

2.高抑制率与设备保护

在谐波抑制率方面，设备对总谐波畸变率（THDi）的抑制率通常可达70%至95%，能够将THDi从20%左右降低至5%以下，满足国家电能质量标准要求。由于谐波无法通过肉眼观测，但长期超标会击穿设备绝缘、干扰电路板正常工作，导致设备频繁损坏，因此通过高效滤除系统电流杂波，可显著降低此类隐患，延长设备使用寿命。

二、典型应用场景与实际效果

1.工业变频与冲击性负载

在钢铁厂等工业场景中，变频设备启停会导致谐波频繁波动。实际应用数据显示，在原有THDi高达28%的系统中，安装设备后THDi可下降至4.8%。系统能够动态跟踪变频器启停导致的谐波波动，确保生产线稳定运行。

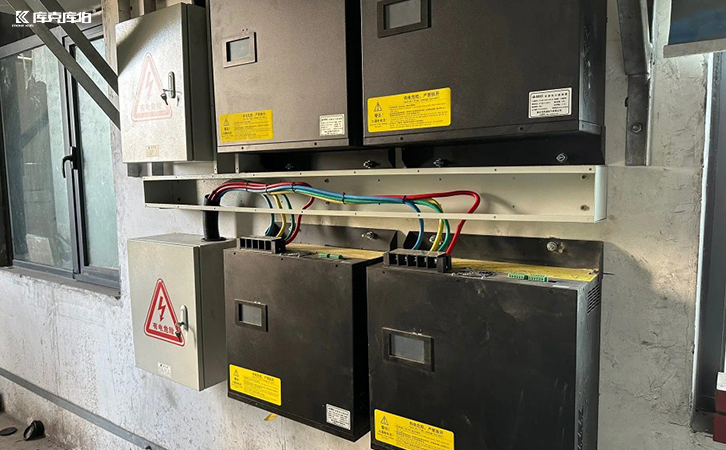

apf有源滤波器

2.数据中心与精密设备系统

数据中心UPS系统产生的高频次谐波波动频繁。通过快速跟踪补偿，可有效防止谐波对精密IT设备造成干扰，保障数据中心的供电纯净度与系统可靠性。

三、选型配置与安装注意事项

1.容量选择与安装位置

为确保补偿效果，设备容量应略大于负载最大谐波电流总量，一般建议选型为谐波电流基准的1.2至1.5倍。在安装位置方面，通常将其安装在非线性负载集中接入点或母线上，以达到更优的治理效果。

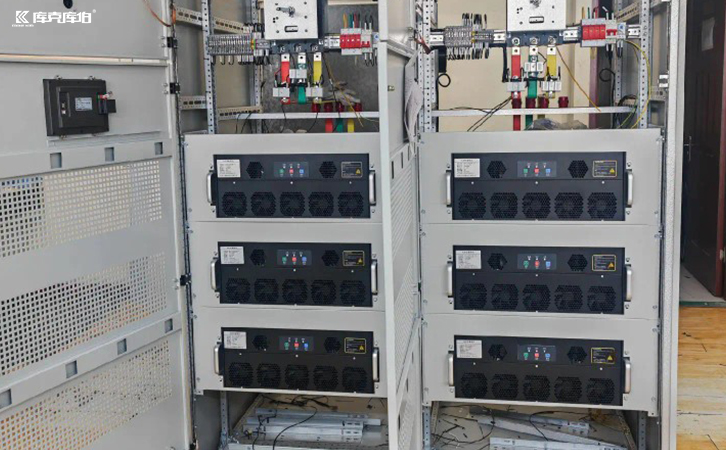

动态谐波抑制器

2.运行维护与精度保障

在后期运维中，需定期检查控制系统与电流互感器（CT）的精度，确保补偿电流的精准输出，维持系统的长期稳定运行。

综上所述，低压APF有源滤波器在谐波的动态抑制领域展现出显著的技术优势，能够有效应对复杂多变的电能质量挑战，是目前配电环境中治理动态谐波的主流方案。
