电网三相电压不平衡的原因分析与治理对策

返回列表来源：发布日期：2025-10-17 17:08:17【大中小】

电网三相电压不平衡主要由负荷侧的不对称用电（如大容量单相设备接入、单相负荷分配不均）以及系统侧元件参数不对称或运行故障引起，针对低压配电系统的复杂不平衡问题，通常可通过优化负荷分配或引入APF有源滤波器等设备进行有效治理。在理想的电网运行状态下，三相电压应保持幅值相等且相位互差120度，但在实际应用中，电压不平衡会导致电机额外发热、变压器容量利用率下降、线损增加，并可能引发保护装置误动作。

一、导致三相电压不平衡的负荷侧原因

负荷侧的不对称用电是引发电网三相电压不平衡最为普遍的因素，主要体现在以下几个方面。

1.不对称负荷的集中接入

大容量单相负荷的直接接入是导致电压不平衡的常见原因。例如，电气化铁路的单相牵引负荷、大型电焊机、单相电炉等大功率设备，若集中接入三相系统的一相或两相，会导致该相电流远大于其他相。这种电流差异会在系统阻抗上产生不相等的电压降，从而引发电压不平衡。

2.低压配电网负荷分配不均

在居民区、商业区等主要由三相负荷和众多单相负荷组成的低压配电网中，如果未能将家庭用电等单相负荷相对平均地分配到A、B、C三相上，就会导致三相电流出现显著差异，进而造成三相电压不平衡。

3.不对称运行故障

当配电系统中出现单相或两相断线（即非全相运行）故障时，会破坏系统的对称性，造成严重的三相电压不平衡现象。

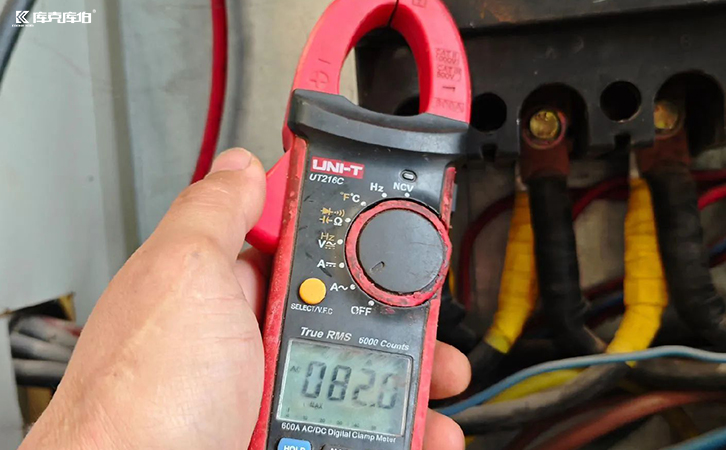

三相电压不平衡

二、导致三相电压不平衡的系统侧原因

除了负荷侧因素，系统侧元件本身的不对称或故障也会导致电压不平衡，这类原因通常在空载或轻载状态下更为明显。

1.输电线路参数不对称

由于线路架设方式、换位不充分或老化程度不同，三相输电线路的对地电容和相间互感可能存在差异。这种线路参数的不对称意味着，即使在三相电流完全平衡的情况下，也会在传输过程中产生不平衡的三相电压。

2.不对称系统故障

单相接地故障是导致系统侧严重电压不平衡的典型原因。当中性点有效接地系统发生单相接地时，故障相电压会显著降低，而非故障相电压则会升高，从而造成严重的电压不平衡。

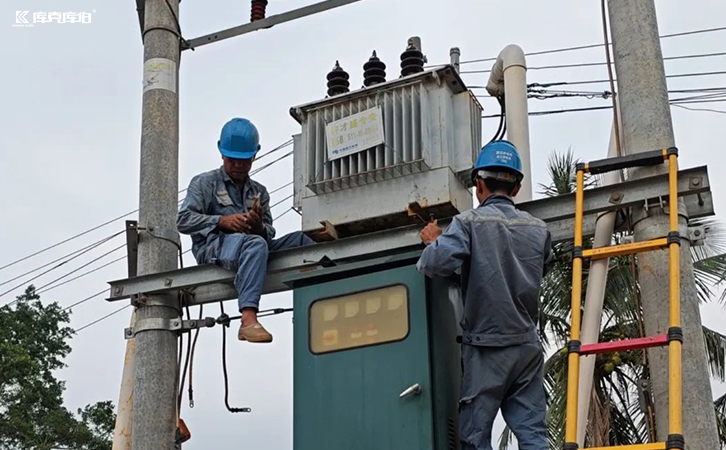

电网电能质量优化

三、三相电压不平衡的治理与设备选型

针对日常运行中因大容量单相负荷集中接入和低压配电系统负荷分配不均引起的电压不平衡，除了在前端优化负荷分配外，在低压配电系统末端引入有源治理设备是高效的解决途径。

对于负载变化较快、治理目标较复杂的场景，APF有源滤波器或SVG等响应速度快的设备能够显著改善三相不平衡、谐波干扰、无功不足及电压波动等电能质量问题。在进行APF设备选型时，应首先确认现场的系统电压、接线方式、负载类型以及实测谐波电流。设备可覆盖400V、450V-480V、540V-690V、720V-850V等多种电压等级，并提供10A、75A、100A、120A、150A等补偿电流等级供匹配选择。

此外，APF设备支持壁挂式或机架式安装，具备远程监控、通信和多重保护功能，能够较好地兼容各类老旧柜体与配电系统，非常适合老旧厂区改造、既有系统升级等应用场景。通过科学选型与合理部署，可以有效提升电网的电能质量与运行稳定性。
