高速铁路牵引供电系统采用单相供电模式，这与工业电网标准的三相供电存在根本差异。实现从三相到单相的转换，并非通过简单电路改变完成，而是依托一套专门设计的牵引供电系统。该系统的核心在于牵引变电站的变压与相位分配技术。

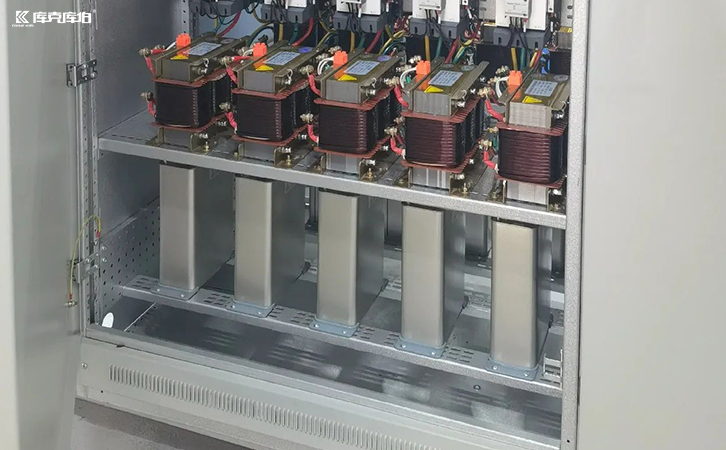

电网三相电

一、牵引供电系统的核心：牵引变电站

牵引变电站是完成电能转换与分配的关键节点，其核心任务是将来自国家电网的高压三相电能转换为适合电力机车使用的单相电能。这一过程主要通过以下两个关键技术环节实现：

1、三相-两相平衡变换

牵引变电站普遍采用特定接线方式的变压器来实现供电平衡目标。

•变压器主体由两个单相变压器构成，主变压器接入三相中的两相（如ab相），次变压器（teaser）通过抽头接入第三相（c相）

•通过精确的匝数比设计（主变压器匝比n1:n2=1:1，次变压器匝比√3n1/2:n2），能够在两个输出端形成幅值相等、相位相差90°的两相电源

•这种结构可将三相系统的不平衡影响降至最低，同时输出两个独立的单相供电臂

2、分区供电与相位循环

•每个牵引变电站的两个供电臂分别向相邻区段供电

•相邻牵引变电站的供电相位按特定顺序轮换排列（如a相-b相-c相循环）

•这种相位轮换设计使得各相负载在整条线路上趋于均衡，确保三相电网的总体平衡

二、供电网络关键技术方案

1、at供电方式（自耦变压器供电）

•在牵引网中并行架设一条负极性的馈线，通过自耦变压器与正极性接触网连接

•自耦变压器中心点接地，形成55kv-0-55kv的电压分配

•使供电电压提升一倍（如27.5kv升至55kv），同时大幅减小电能传输损耗

2、直接供电方式

•采用 simpler 的变压器接线方式（如纯v/v接线）

•接触网直接以25kv或27.5kv电压供电

•结构相对简单，适用于较短距离或负载较轻的线路

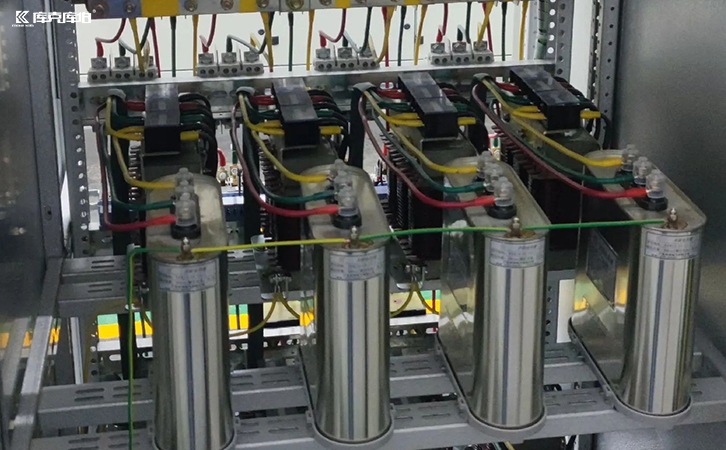

高铁供电

高铁牵引供电系统通过专门设计的牵引变电站，采用三相-两相平衡变换技术，在向铁路提供单相电力的同时，有效控制了对三相电网的负面影响。这种系统既满足了电力机车大功率单相供电需求，又保障了公共电网的电能质量，体现了电力系统设计与铁路牵引需求的精密结合。
